幻灯片中的布尔运算-君陵的PPT小院杂谈5

作者: cnpim CNPIM 2017年02月17日

就不解释为啥不写「面和体的维度」了,这个角度的想法还没怎么完善。因此就来写写PowerPoint这个组件一些自带的运算逻辑和特效处理。今天先来谈谈幻灯片中的「形状运算」,即布尔运算。

选择的版本是Office2013版及16版,2010版本怎么设置布尔运算,网上有很多方法这里就不详说了。

在正文正式开始之前,让我来絮絮叨下关于图层的概念。

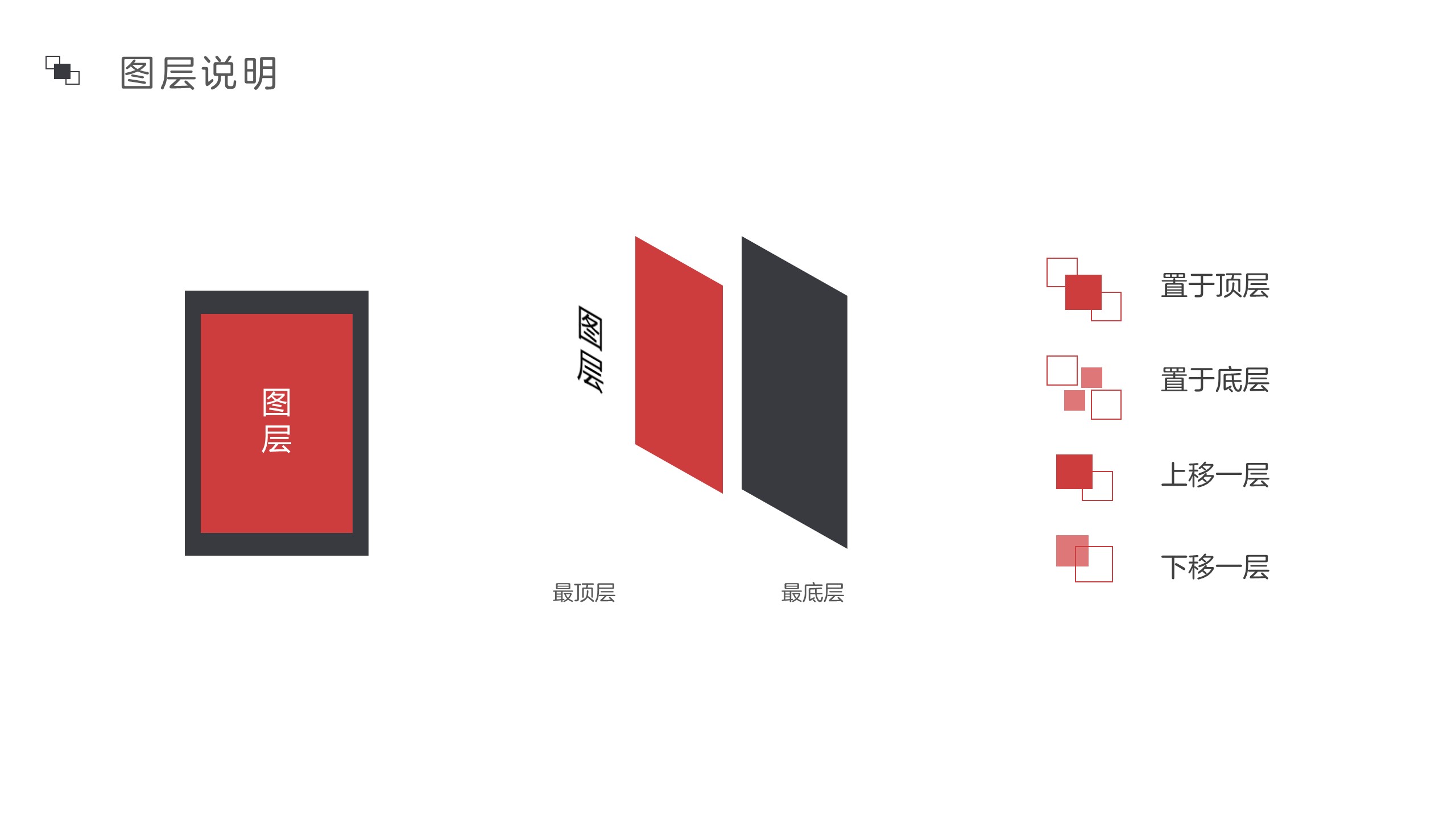

图层说明

这里引用词条:

图层,就像是含有文字或图形等元素的胶片,一张张按顺序叠放在一起,组合起来形成页面的最终效果。图层可以将页面上的元素精确定位。图层中可以加入文本、图片、表格、插件,也可以在里面再嵌套图层。

在幻灯片中的图层操作,包括四种:置于顶层、置于底层、上移一层、下移一层。根据其字面意思,很好理解它们在图层调整中的作用。

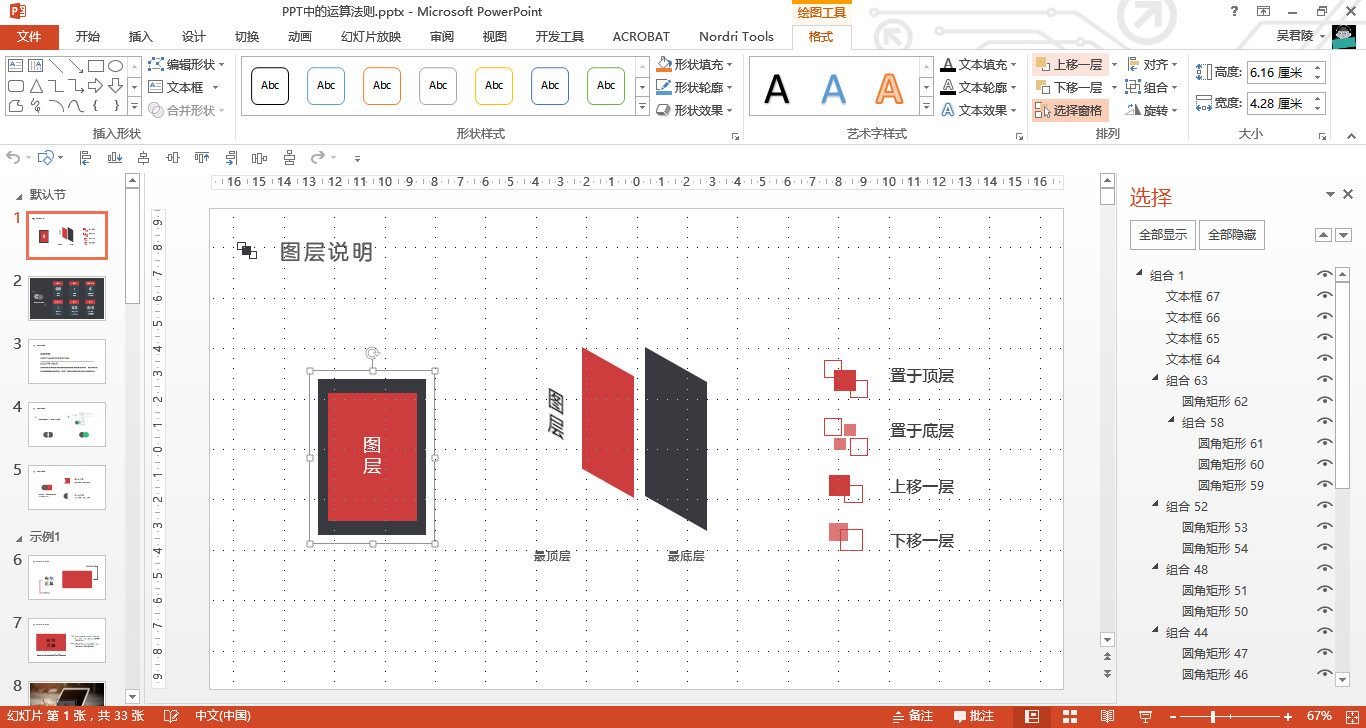

怎么在一个页面中查看图层,快捷键:Alt+F10,或者:选择窗格。熟练掌握图层分布,可以让我们在排版设计中能更快的定位到要修改的位置。尤其是展示类动画中,大量重叠类图层堆积,如果不使用图层分布窗格,真的是一件很痛苦的事情。所以,熟悉这个很重要。在本篇文字中可以根据案例,讲一讲图层的叠放顺序。
下面开始今个的正文

1 布尔运算

1.1 概要说明

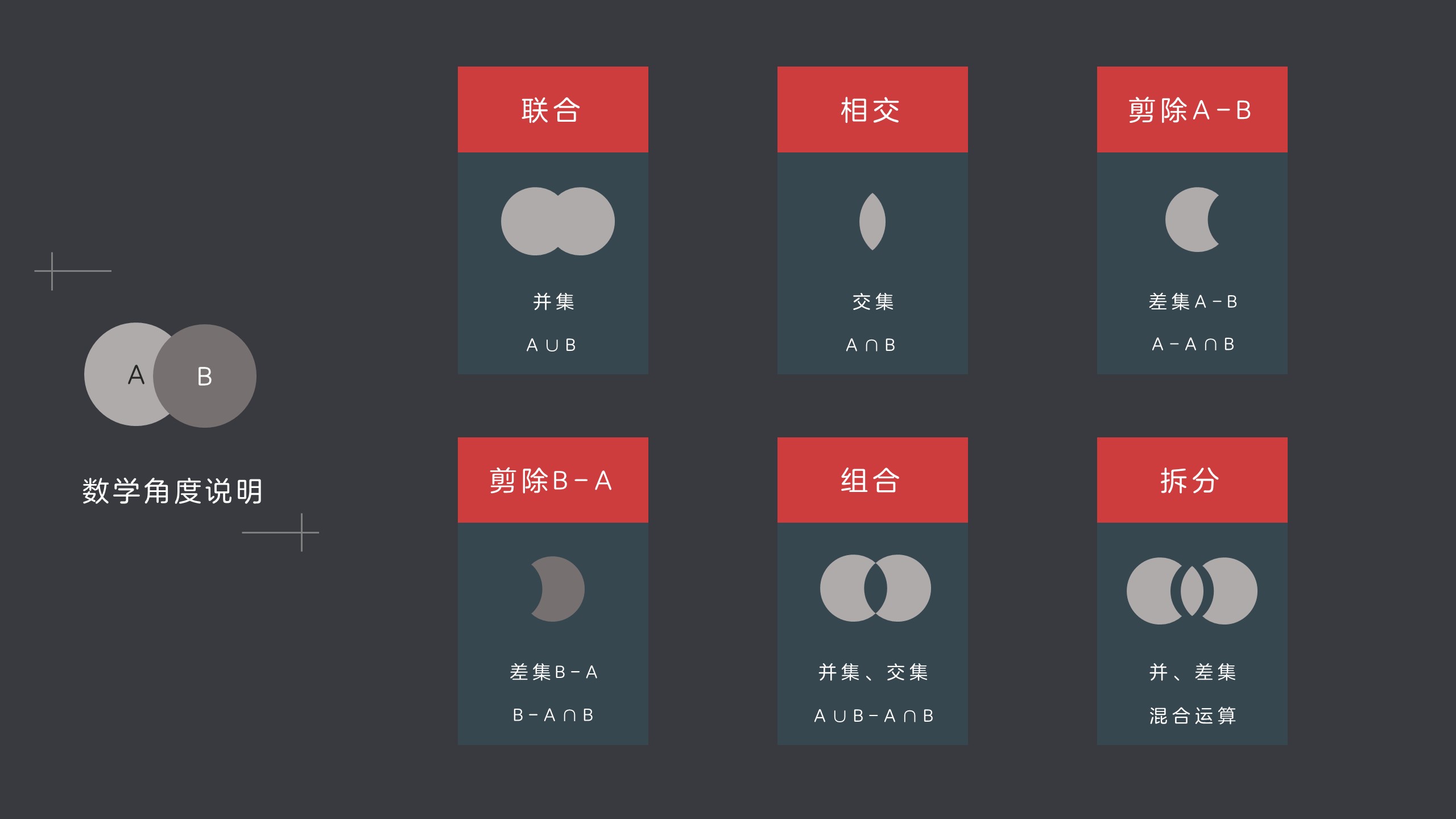

布尔运算又称逻辑运算是处理二值之间关系的逻辑数学计算法。在幻灯片中的布尔运算主要用于图形或形状的运算。运算包括:联合、相交、剪除、组合、拆分,下面从数学集合的角度来理解布尔运算:
从上图中可以看到以下关系:

1拆分所涉及的集合运算,可以细分为其他运算。可以通过拆分得到:相交、剪除运算得到的图形;

2 经过拆分运算后,可以用联合运算得到联合图形和组合图形;

3 剪除的两种不同状态,对于选择形状/图片时需要对选择的顺序考虑。

总结说明:在这五种运算关系中,剪除、相交运算使用较频繁。拆分功能是万能的,可以通过拆分的形状得到其他运算所得,当然某些多个图层/形状情况下拆分的项过多,这时候就不太方便了。

1.2 布尔运算要点/注意

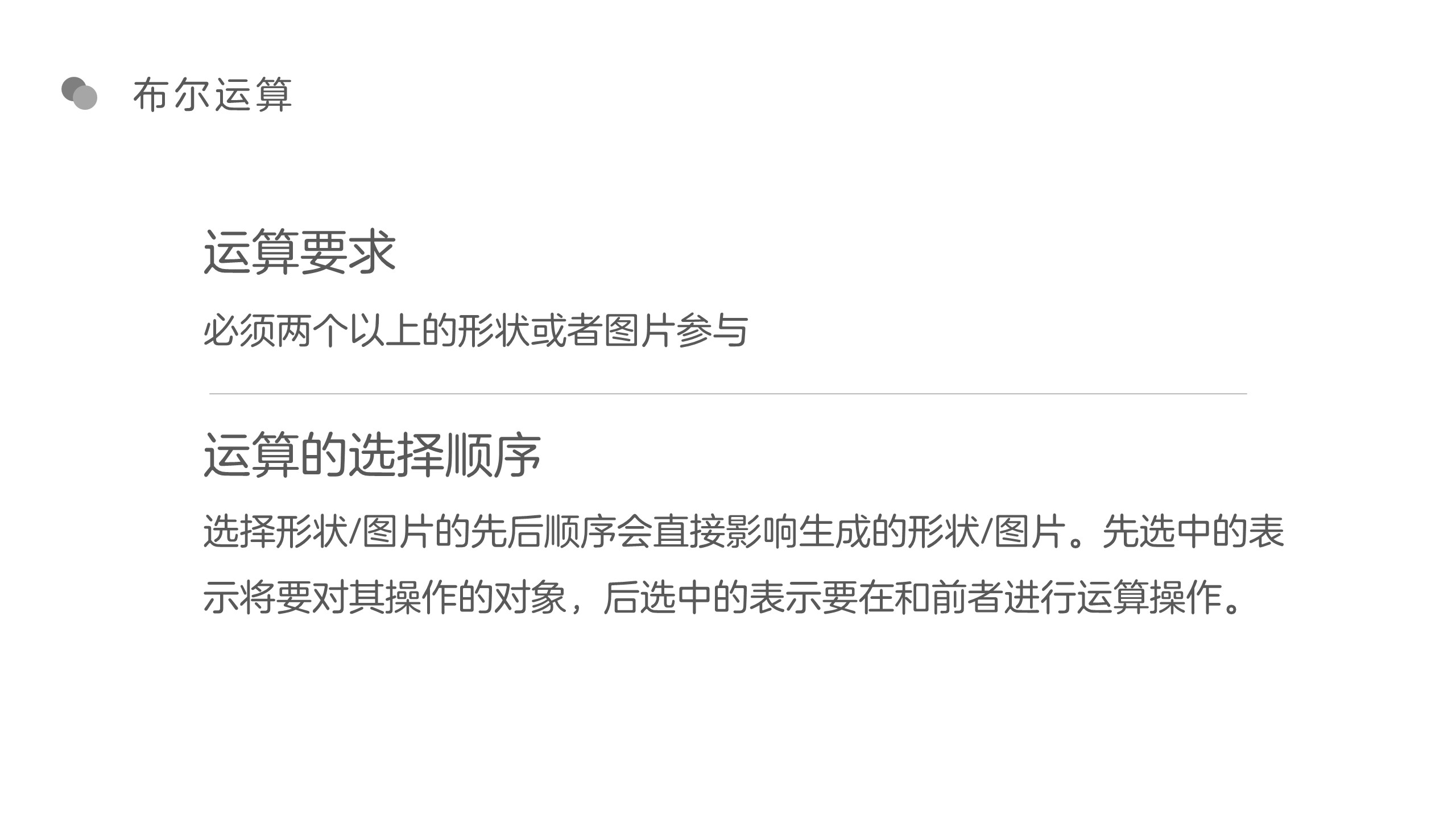

1.2.1 运算要求

必须两个及以上的对象参与运算,对象可以是基本的形状或者图片。需要说明的是,在幻灯片中文本框、基本几何图形等均属于形状范畴,各种格式的图像属于图片范畴。

1.2.2 运算的选择顺序

在进行布尔运算时,选择对象的先后顺序对于生成的形状/图片有直接影响。一般来说,第一个选择的对象为被处理对象,后来选的对象是基于前者进行运算。下面文字会根据具体的示例进行说明。
1.2.3 组合的说明

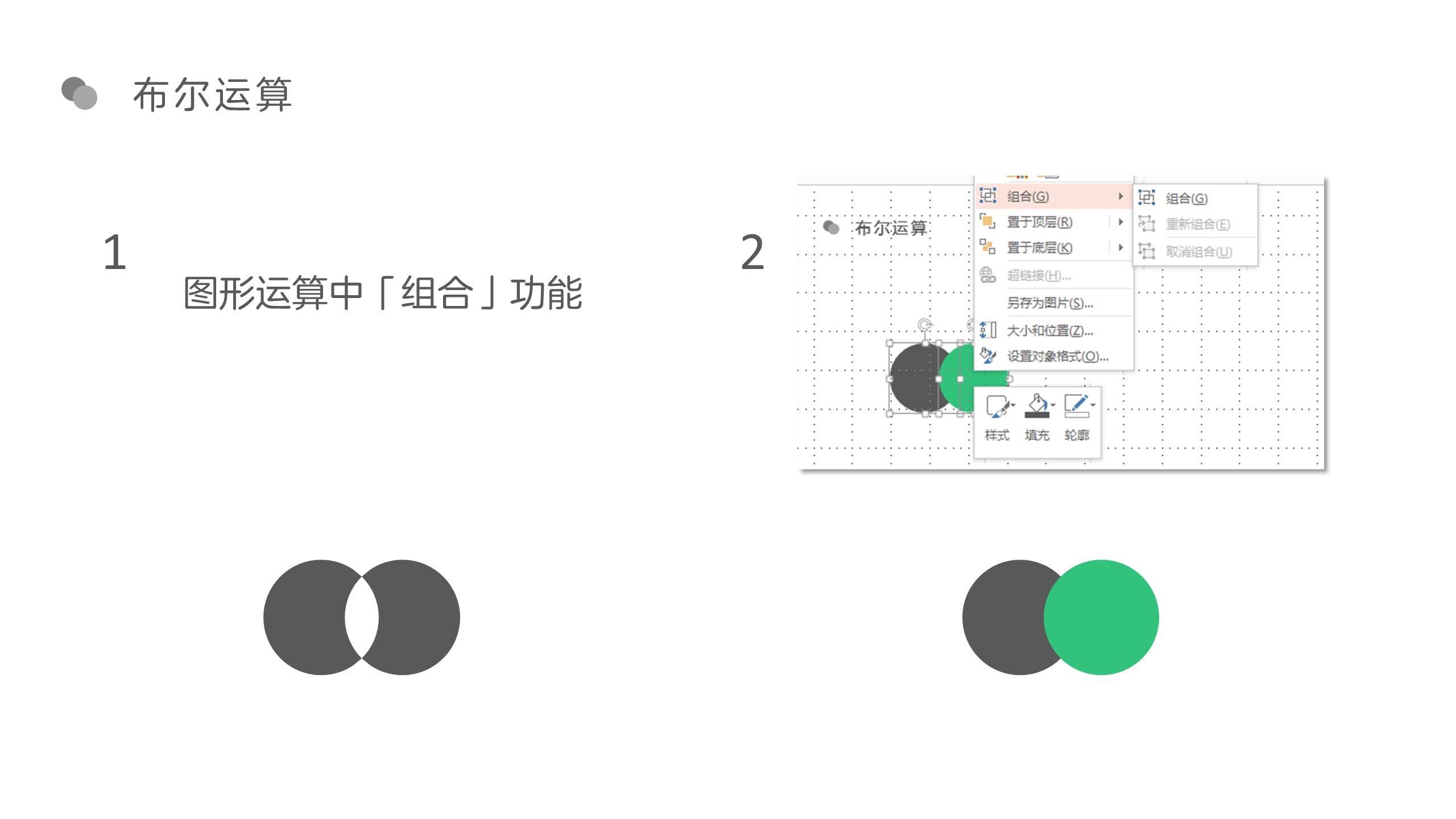

这里要进行说明的组合有两种:一种是布尔运算中的组合运算,另外一种是选择两个及以上对象时,鼠标右键菜单出现的图层组合。要对两者进行区分:

组合运算:是基于并集-交集的组合,处理后为单一图层,不能再还原组合之前的多图层状态。

图层组合:保留多图层状态,只是用一个组合状态将各个图层暂时组合成一个大的可处理形状,可以针对每个图层的形状进行编辑。当然有组合就会有取消组合,通过取消组合功能,可以还原之前的多图层状态。

1.2.4 剪除运算说明

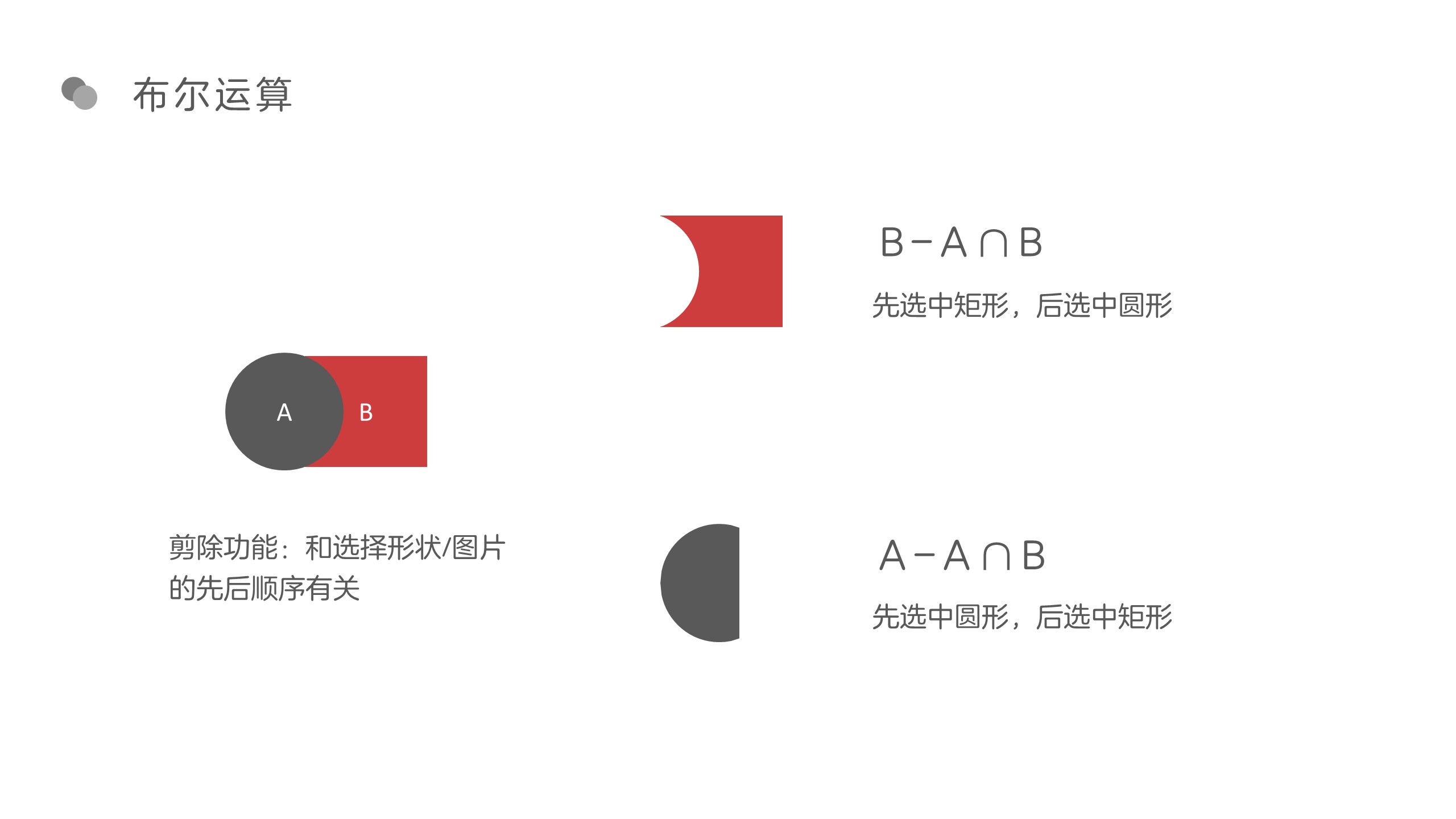

因为剪除运算的两种状态,这里做一下说明。从下图中可以看到,在基础形状运算过程中,选择对象的先后顺序对于生成形状有直接的影响。这个原则对于其他的运算同样有效。

剪除运算是形成镂空效果最重要的一种运算,下面的文字篇幅中会大量用到这个运算,将运算出现的两种状态场景放在这里,是让朋友们有个大概的印象。

2 示例说明

在第一节当中,介绍了布尔运算的基础,具体怎么样运用到实际之中还是需要进行示例说明。这个小节中总结了若干种常用的效果制作。

2.1 文本框和基本几何形状运算

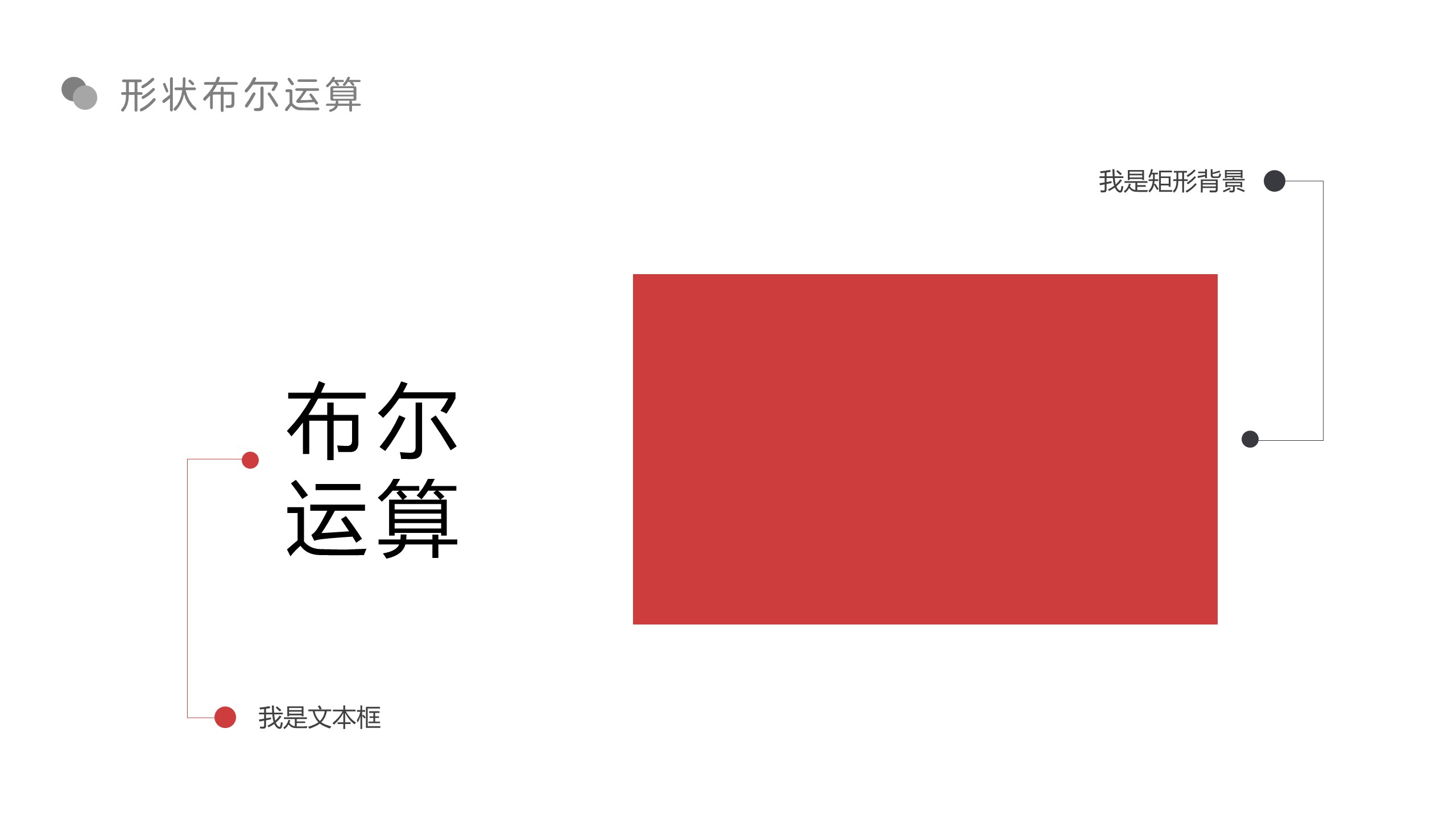

文本框和几何形状通过剪除运算,实际生成的主要是镂空效果。可以将生成的形状填充纯色,然后设置透明度,将其放置在图片图层之上,这样做的效果一方面是看清镂空的文本内容,另外通过透明度可以看到图片的整个界面,起到由文字和图像的关联作用。

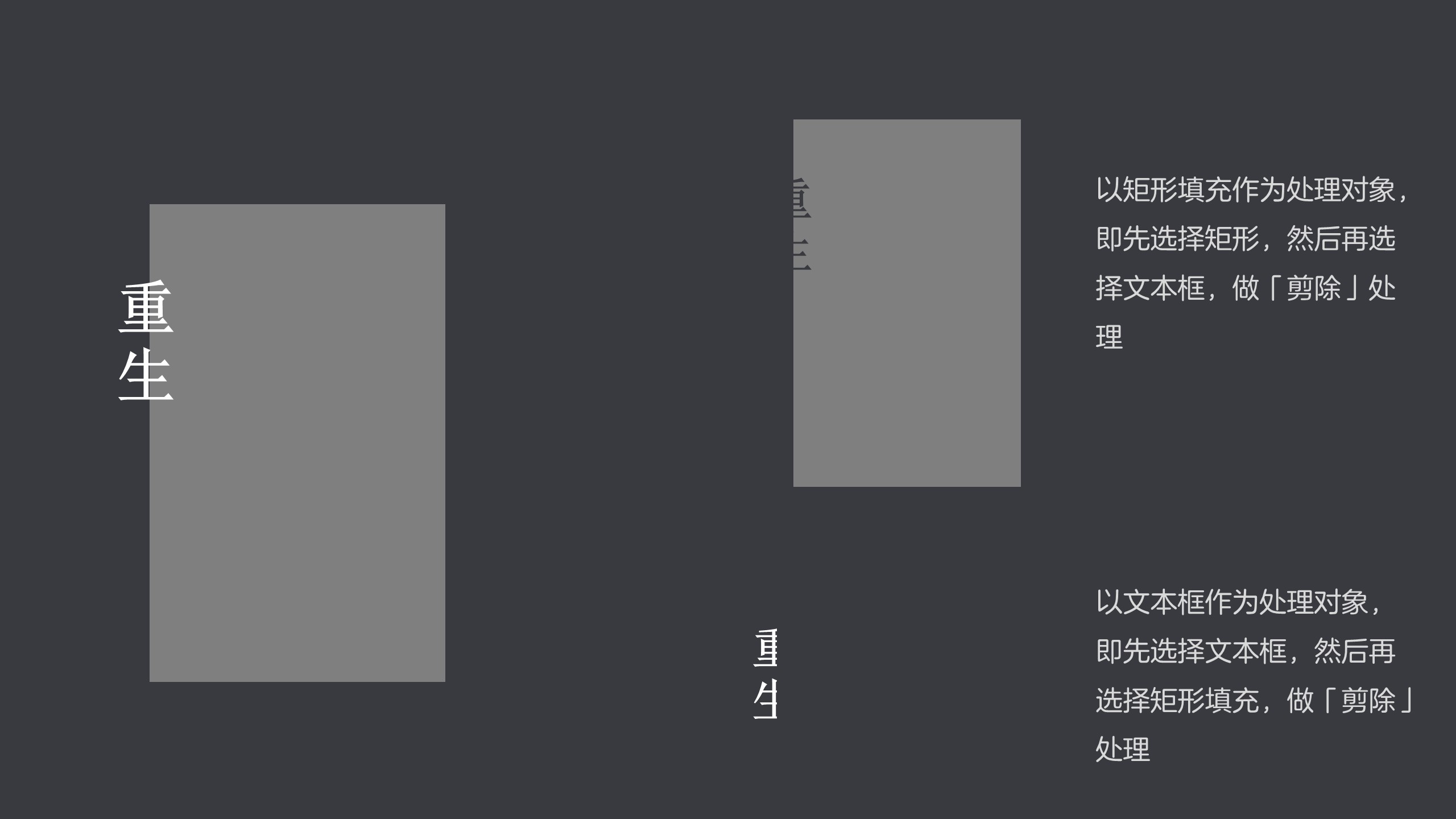

2.1.1 单次运算

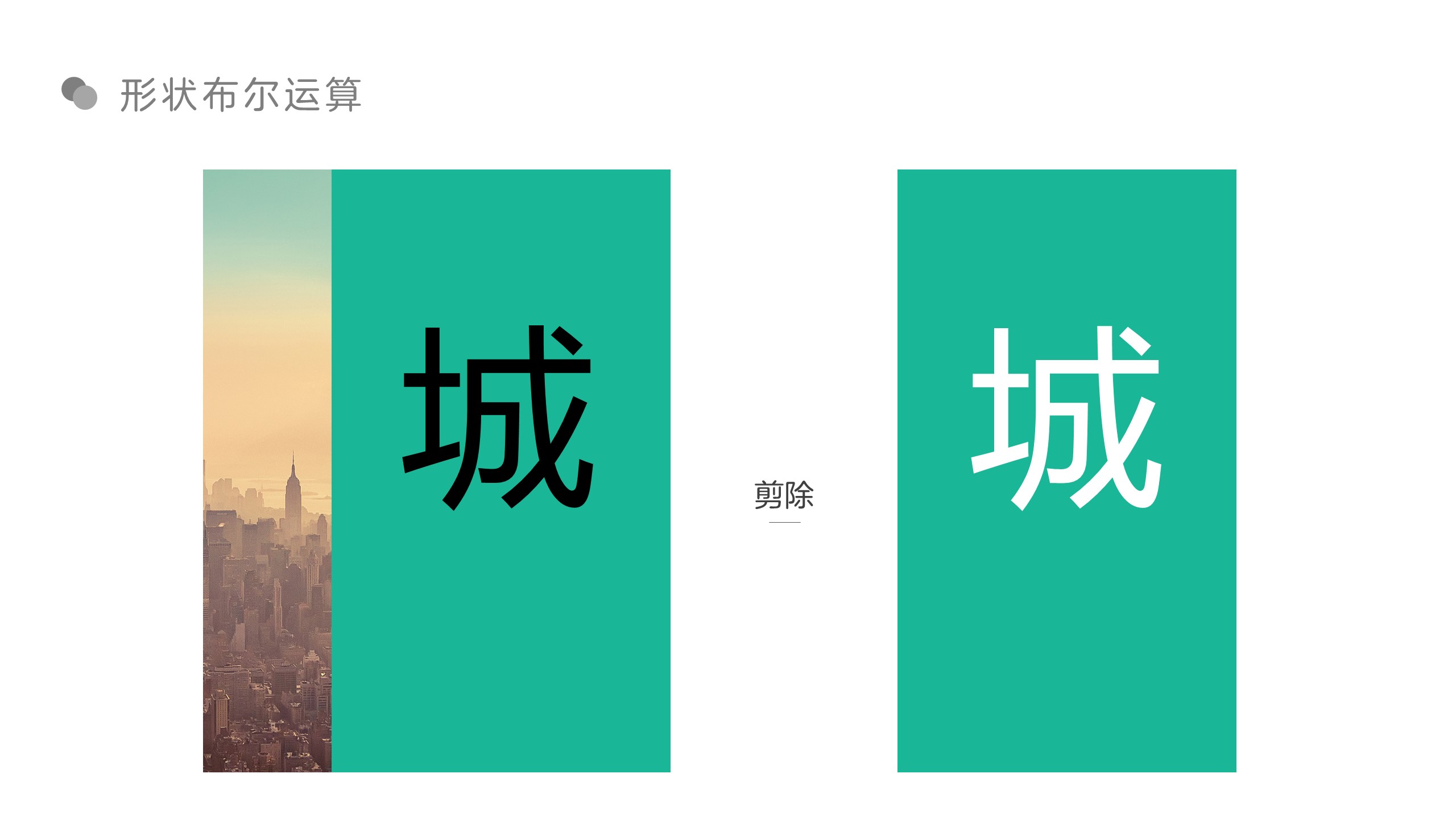

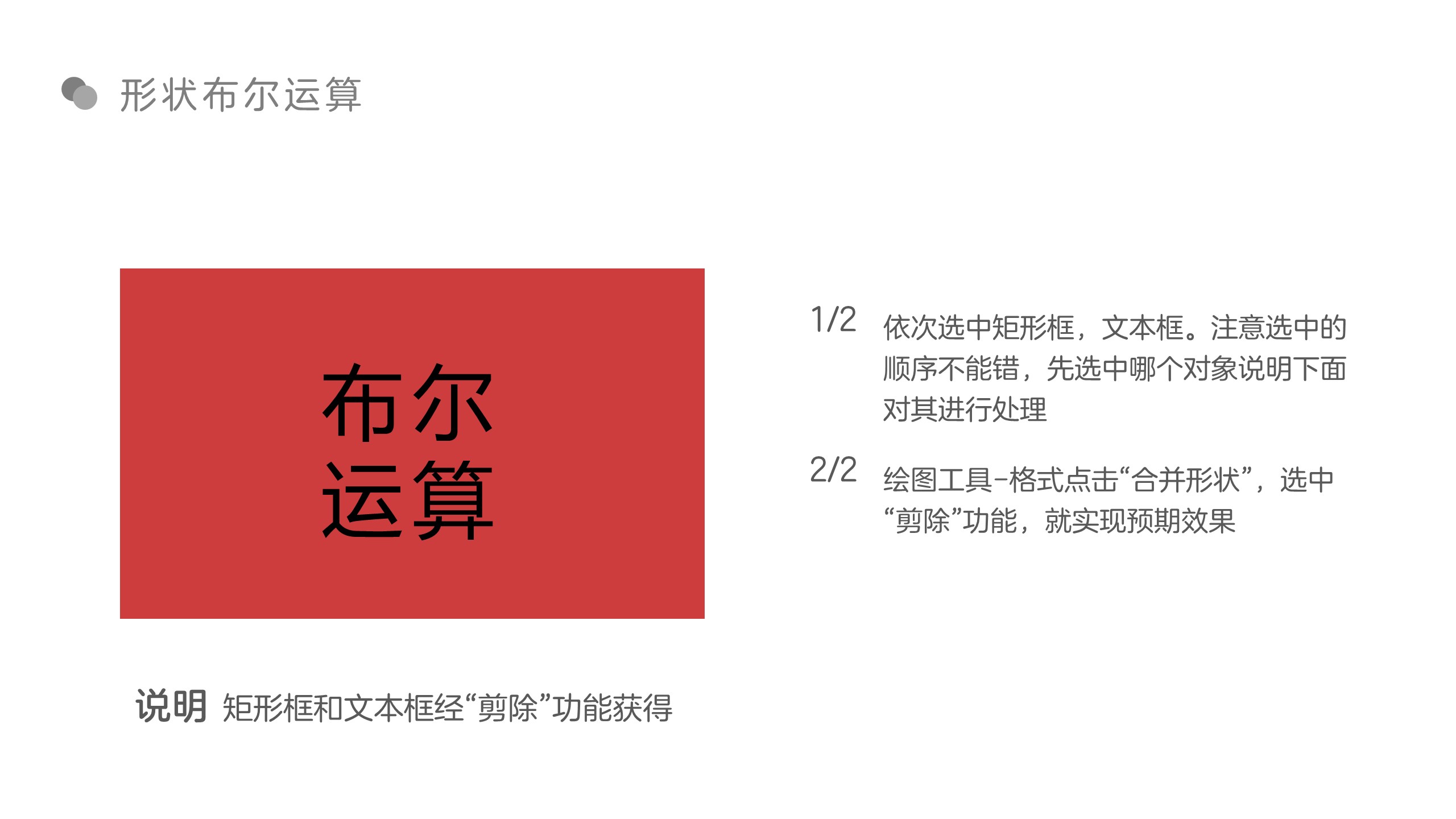

也就是说通过一次运算,下面的示例中在过程步骤的图片中有所说明。需要注意的是,在进行布尔剪除运算之前,适当调节文本内容的字间距和行间距,使得文本内容在几何填充背景中看着比较舒服。还有就是保证文本框和背景填充几何图形的上下、左右对齐,保证中心对称。

将上一步生成的形状,进行纯色填充。然后调整该色块的透明度为25-35。之后将其放置在图片图层的上面,形成镂空显字效果。


2.1.2 多次运算示例1

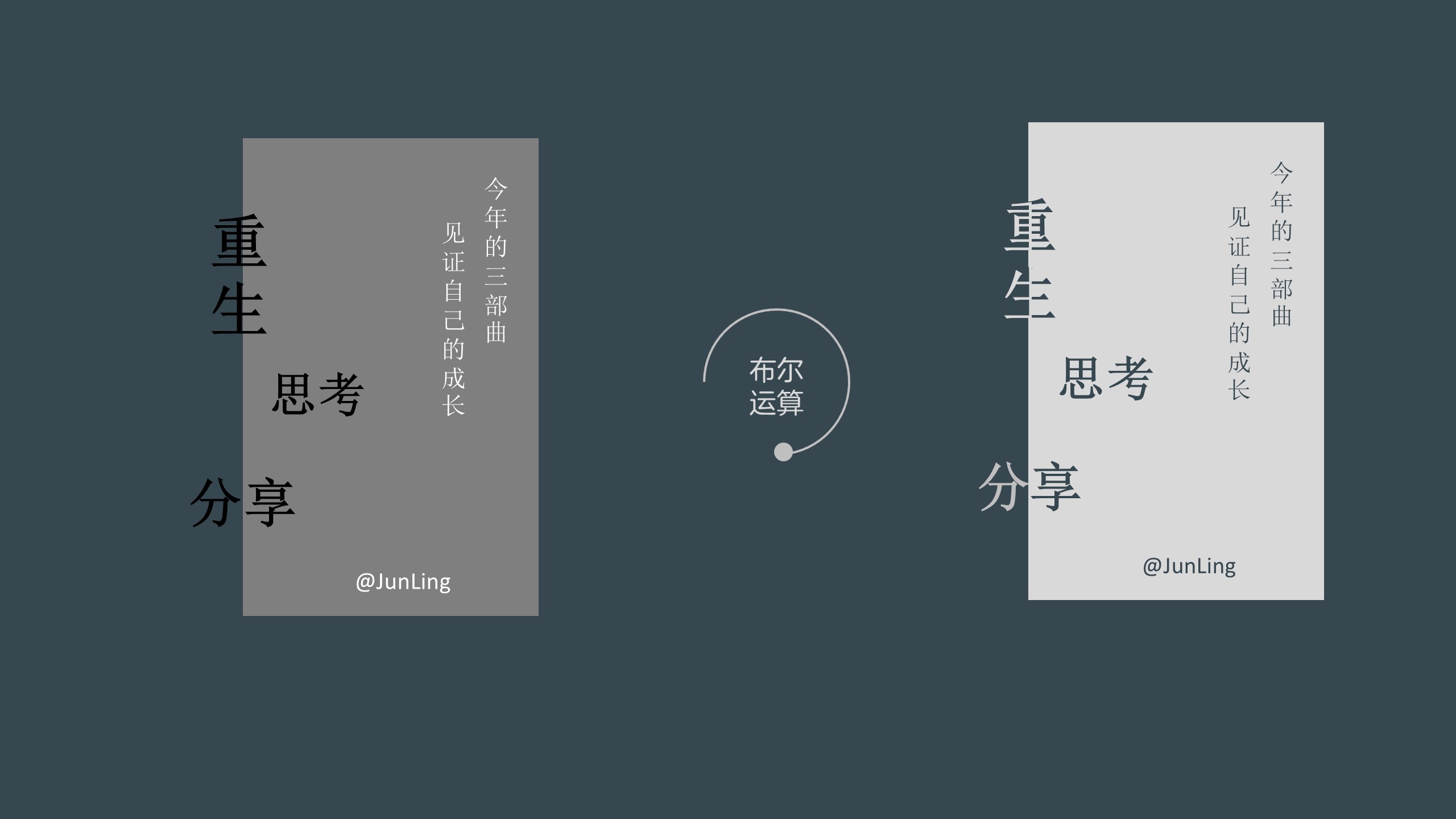

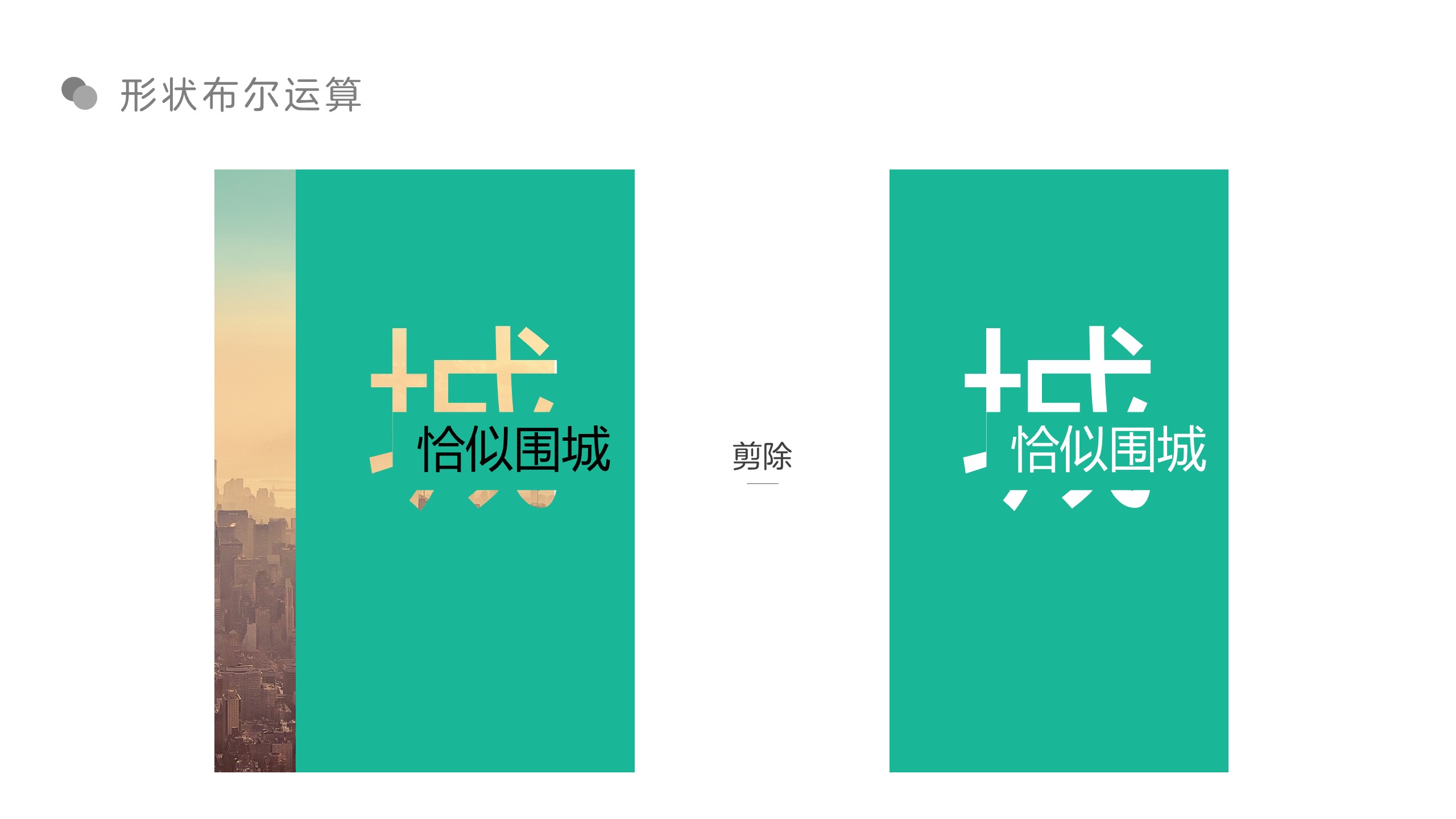

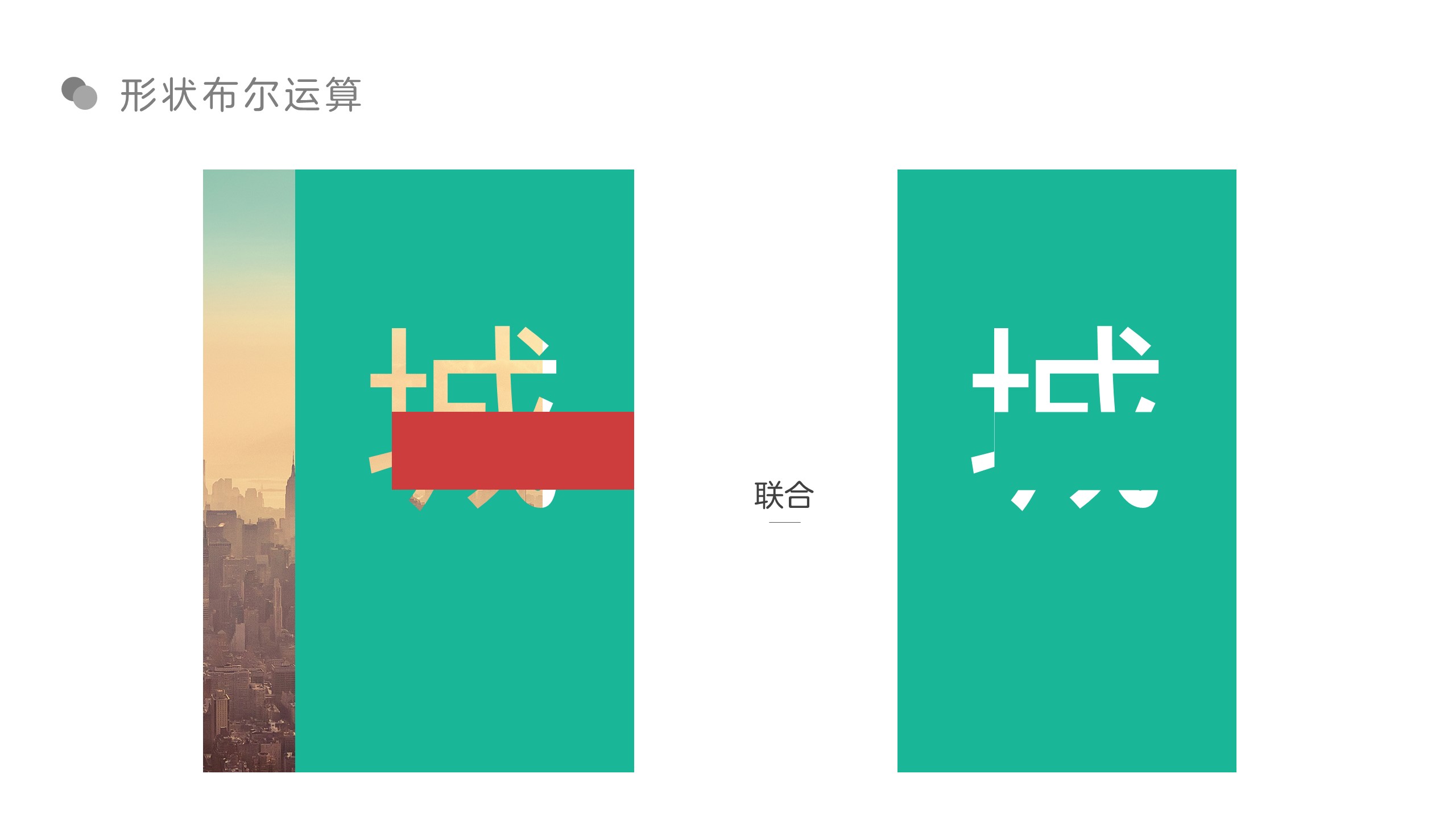

不同于2.1.1,这里用到了多次的图形运算,可能涵盖了所有的布尔运算。最终的显示效果还是基于剪除运算的镂空效果。下面的示例中就是在一个大号字体的文本框结构中,再涵盖一个小字号的文本框,做到字中有字的显示效果。

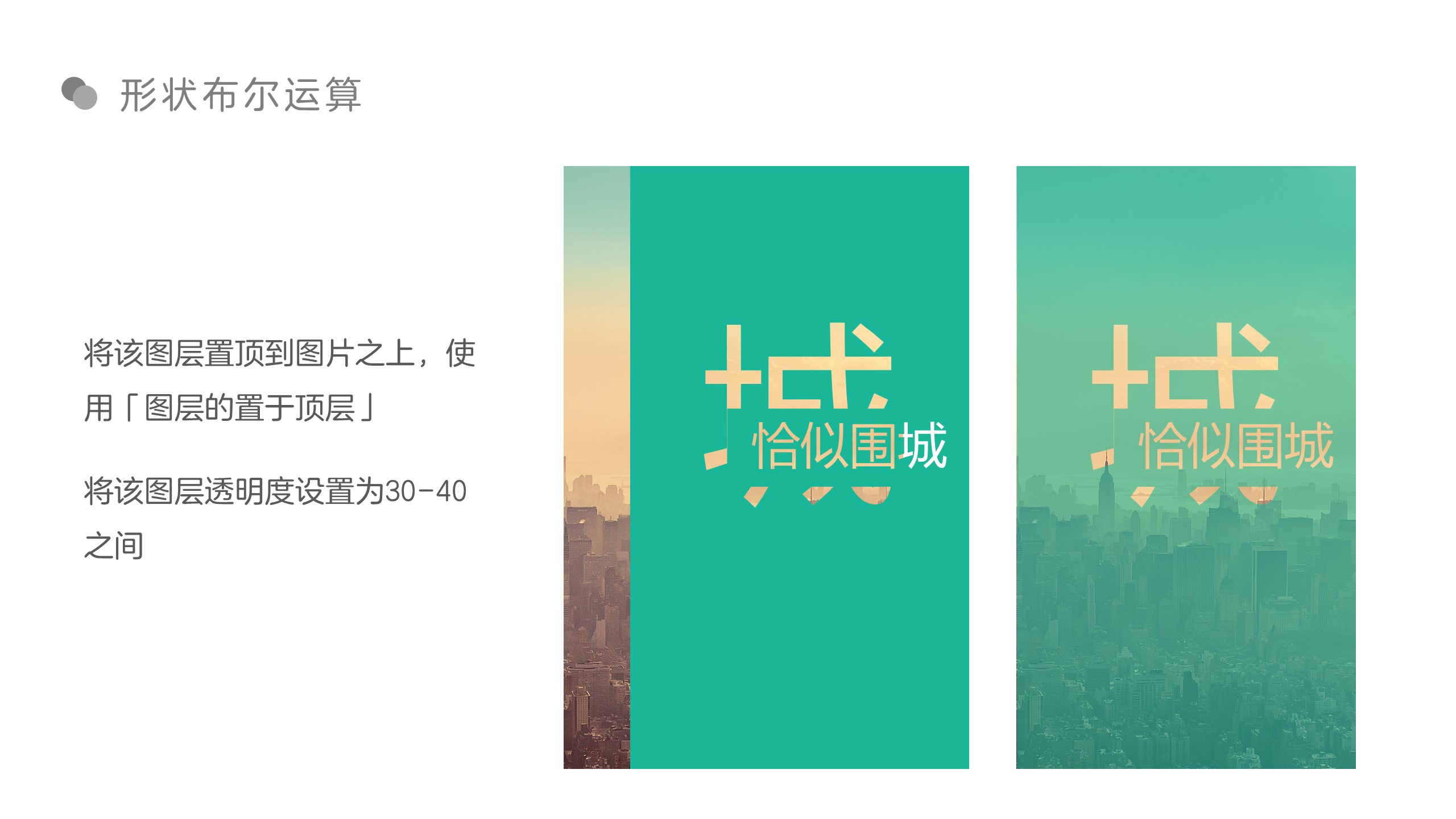

到此一步,需要设置生成形状的透明度,然后将其置顶到图片图层之上。

2.1.3 多次运算示例2

这个示例中包含了字的简单结构拆解:左右结构。通过两种不同的剪除运算,得到需要的结构:一个是半个结构的文本,一个是镂空的半个文本结构的色块。之后通过鼠标右键的图层组合,将分开的字体拼接。


重复上一步骤,完成“分享”文本的操作。剩下的就是最基本的文本框和填充几何形状的运算了,这个在2.1.1就有提及,就不再详细说明了。

2.2 文本框和图片的运算

2.2.1 文本框和图片相交运算

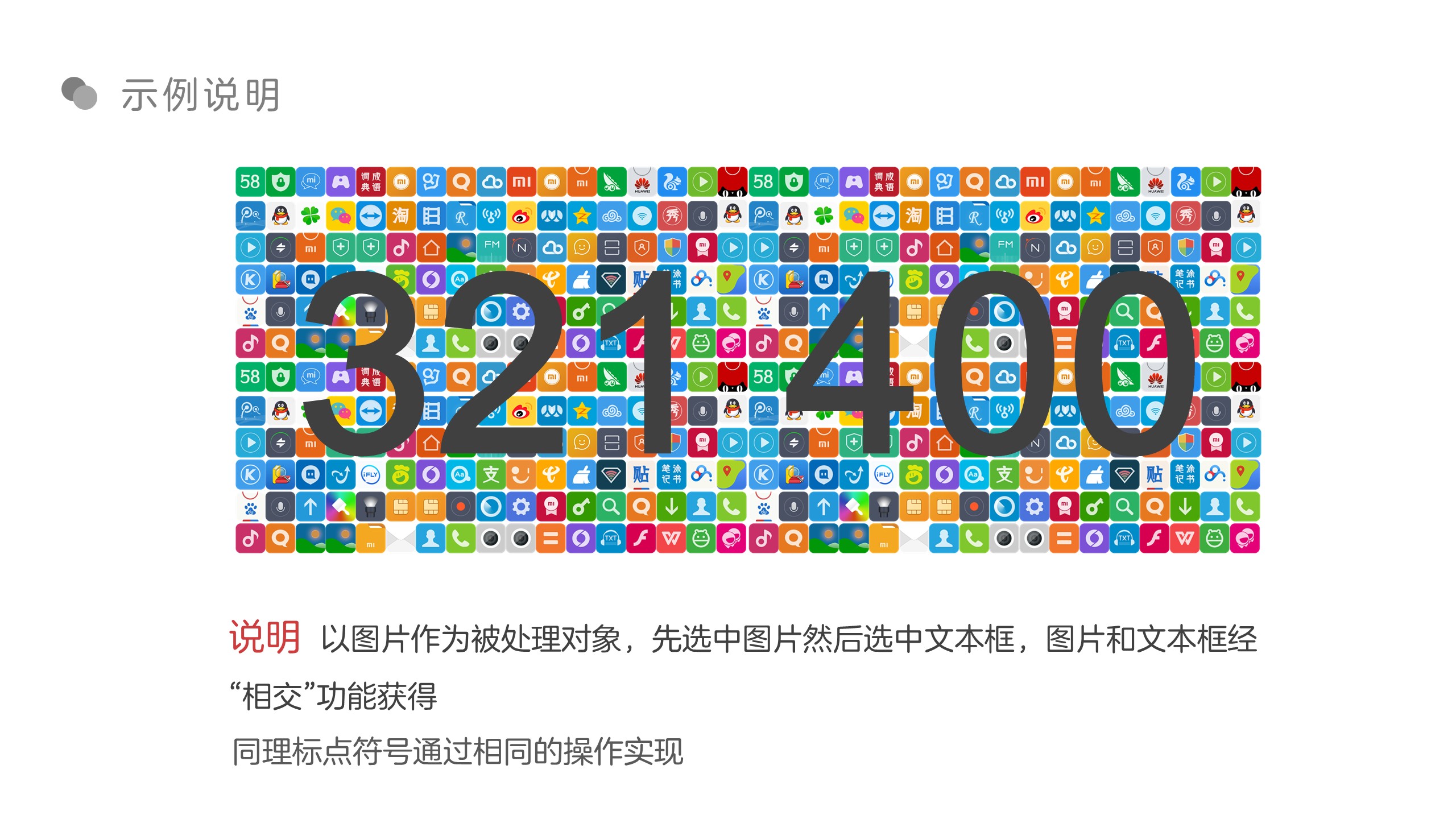

下图是苹果发布会的页面,使用的就是文本框和图片的相交运算。图片是多个图标组成的图片,这里需要处理的是两个部分:一个是数字文本框,一个是逗号文本框,将其分开处理。

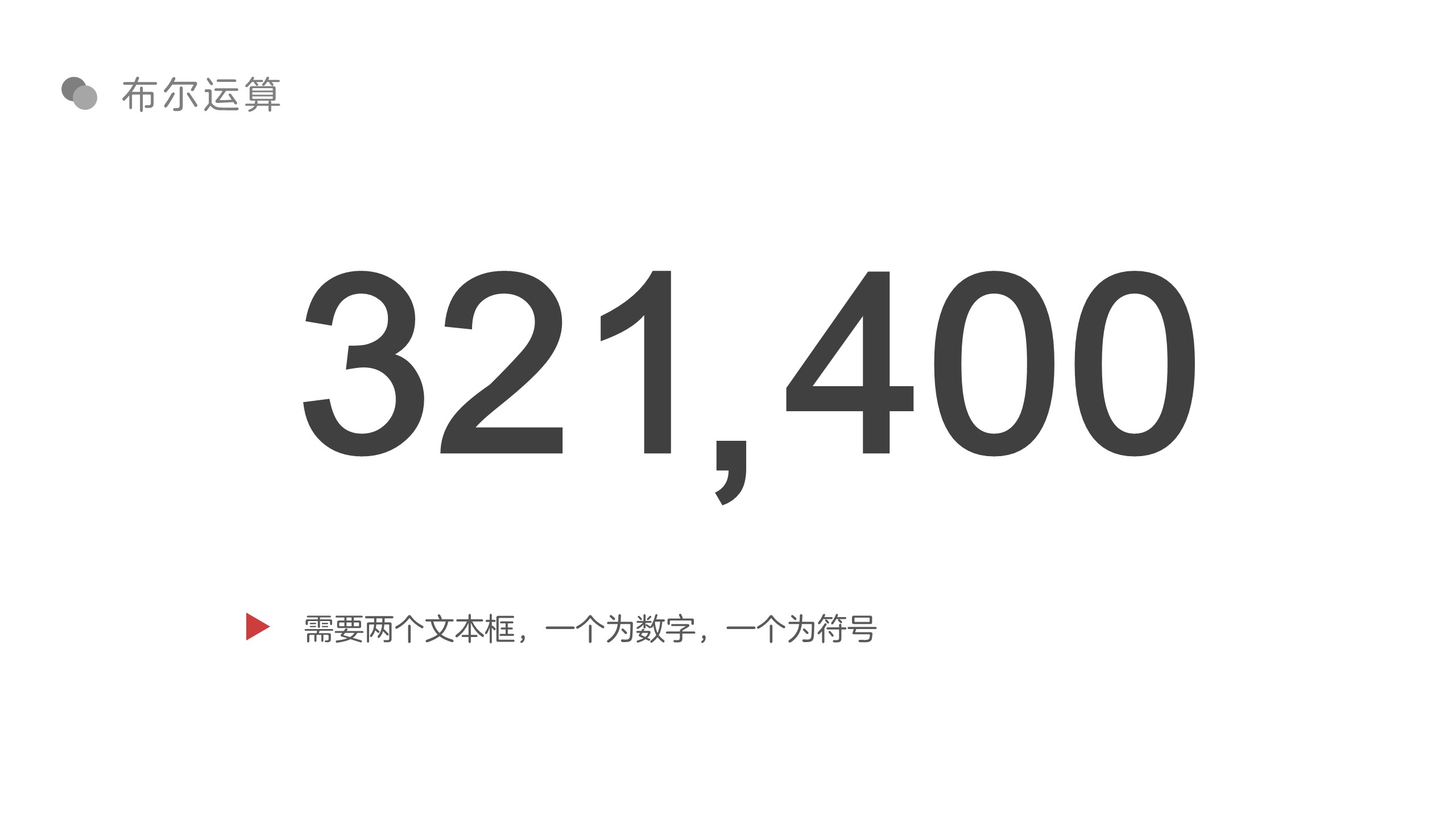

step1:添加两个文本框:一个是数字,一个是符号,使用同一种字体。

step2:下图中的图标背景图是将MIUI6的图标拼凑成的,就是一排摆上15个左右的png图标,确定首尾使用对齐和横向分布,然后简单调整一下。重复此步骤,当然如果你能够找到这样的图标背景图,那是极好的。

将文本框和背景图片进行相交运算处理
step3:将生成的两个图片拼在一块,即成效果。

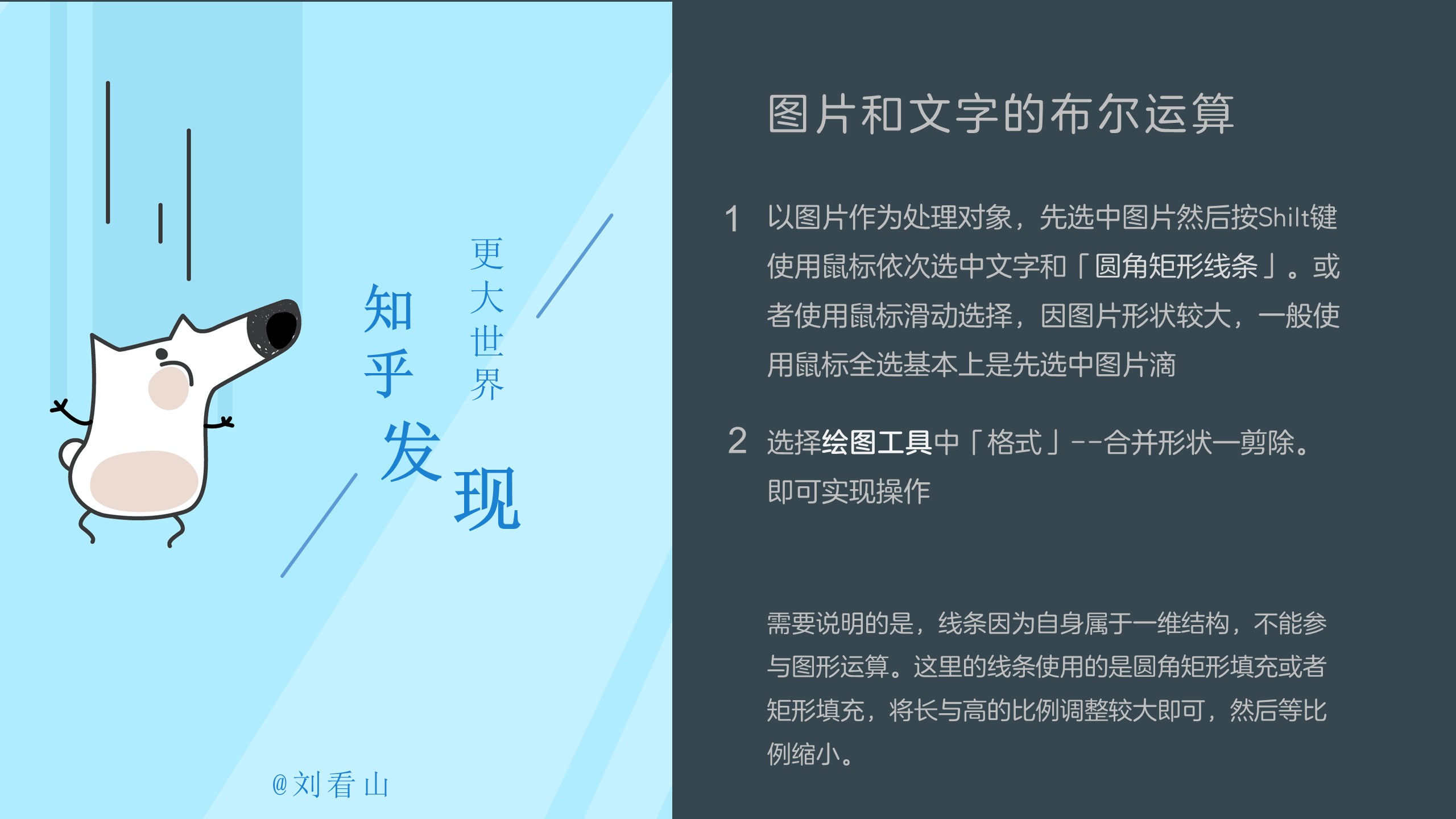

2.2.2 文本框和图片剪除运算

这里进行说明的是使用文本框和图片进行剪除运算形成的镂空效果。将文本排好版之后,全选--剪切到图片合适的位置。

需要说明的是,一般的线条是不能够参与布尔运算的,因为线条属于一维结构。而参与布尔运算的对象要求必须是图片或者可填充的几何形状

因此,这里的线条是使用圆角矩形,去掉线轮廓,将长度不变,高度调小。高度调到一定数值,看着就是线条,将其代替实际的线条参与布尔运算。

先选中图片,然后在选择文本框。这样的顺序才能够保证最终生成的为所需要的,如果操作顺序错误,就不能实现此效果。

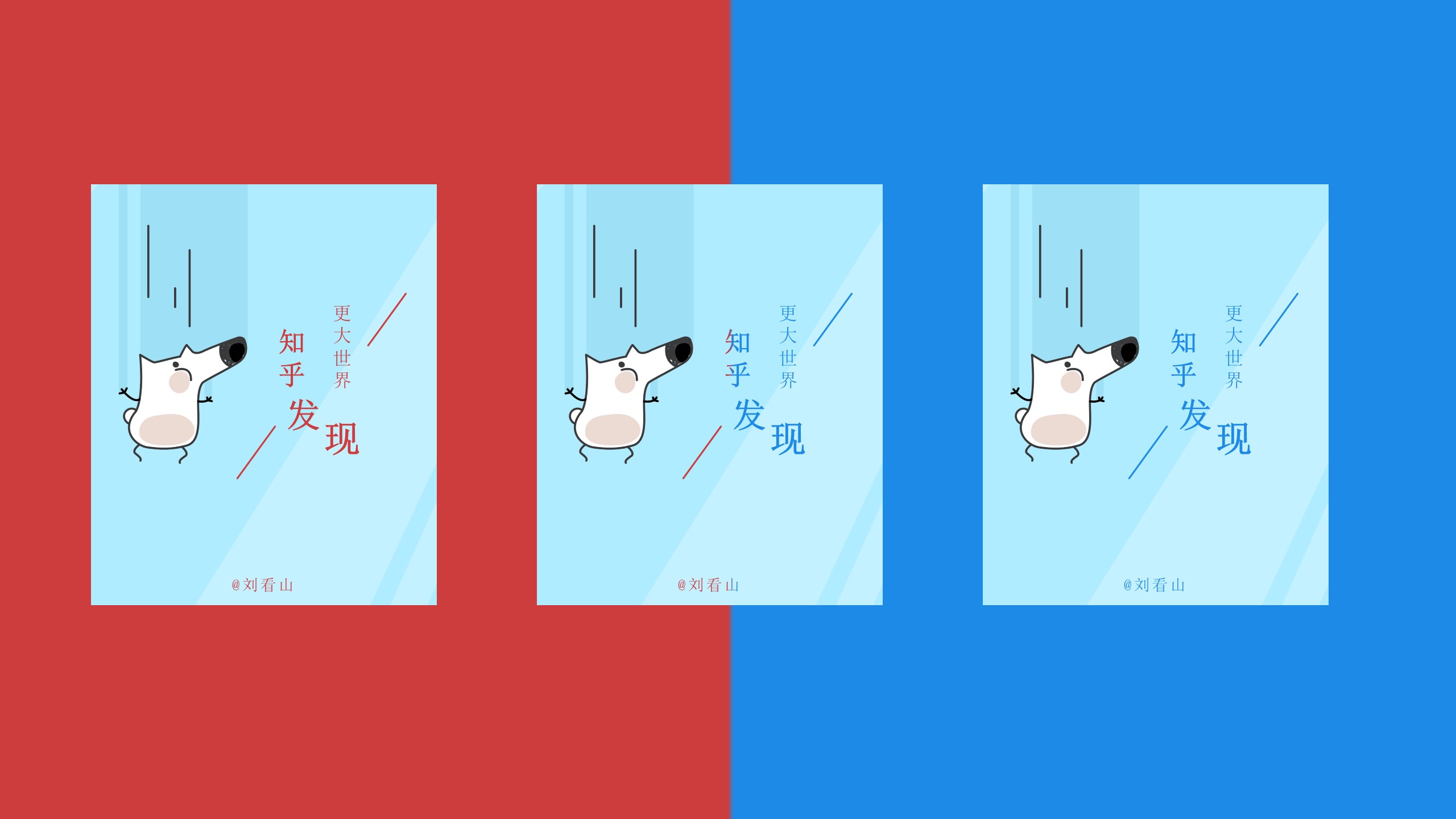

制作完成的镂空效果,放置到不同的背景界面图层之上,可以通过镂空的结构显示文本或者排版结构内容。这样镂空的好处就是不需要区分处理字体颜色和形状颜色,只需要改变背景就可。

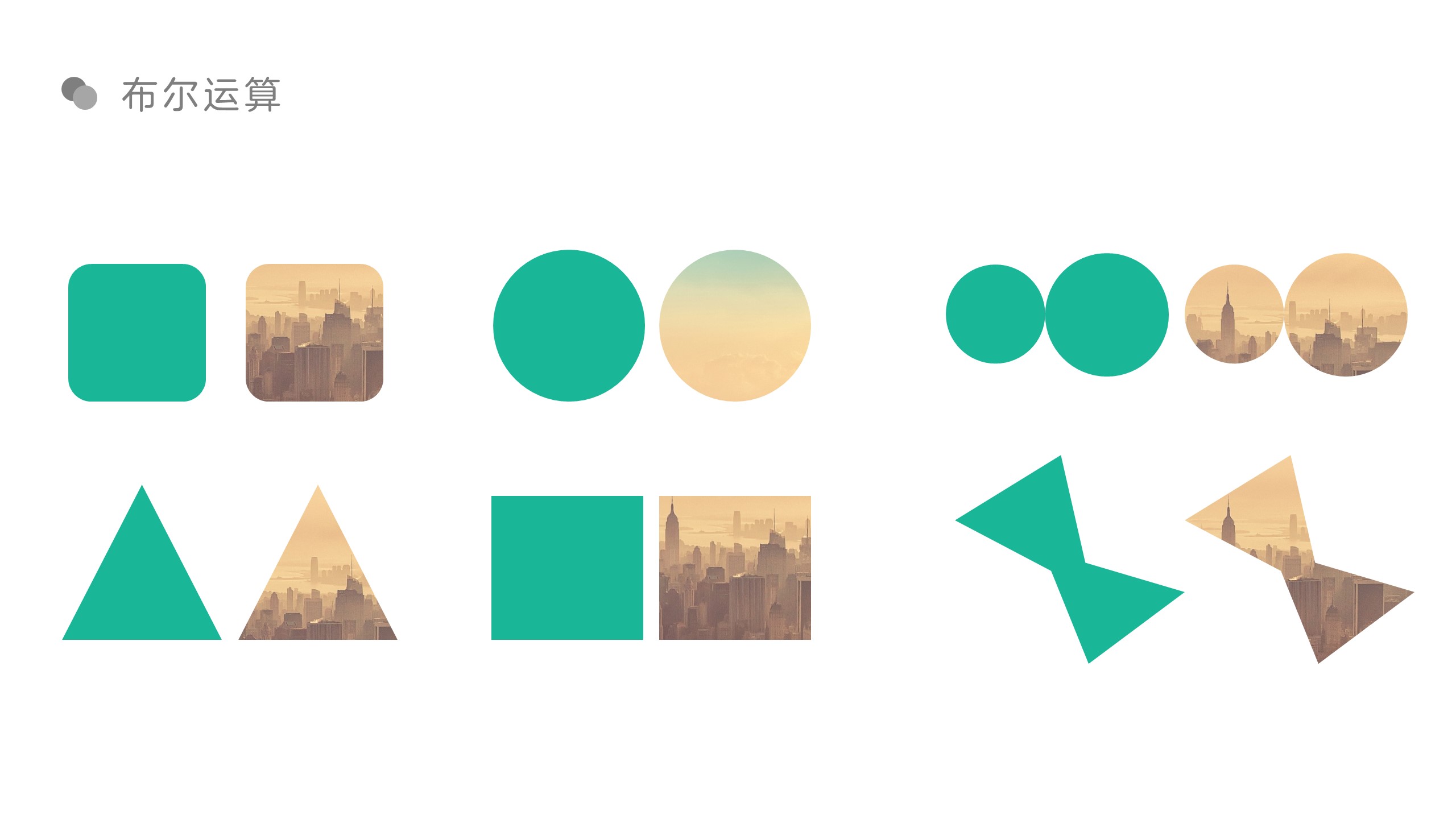

2.3 基本几何形状和图片的运算

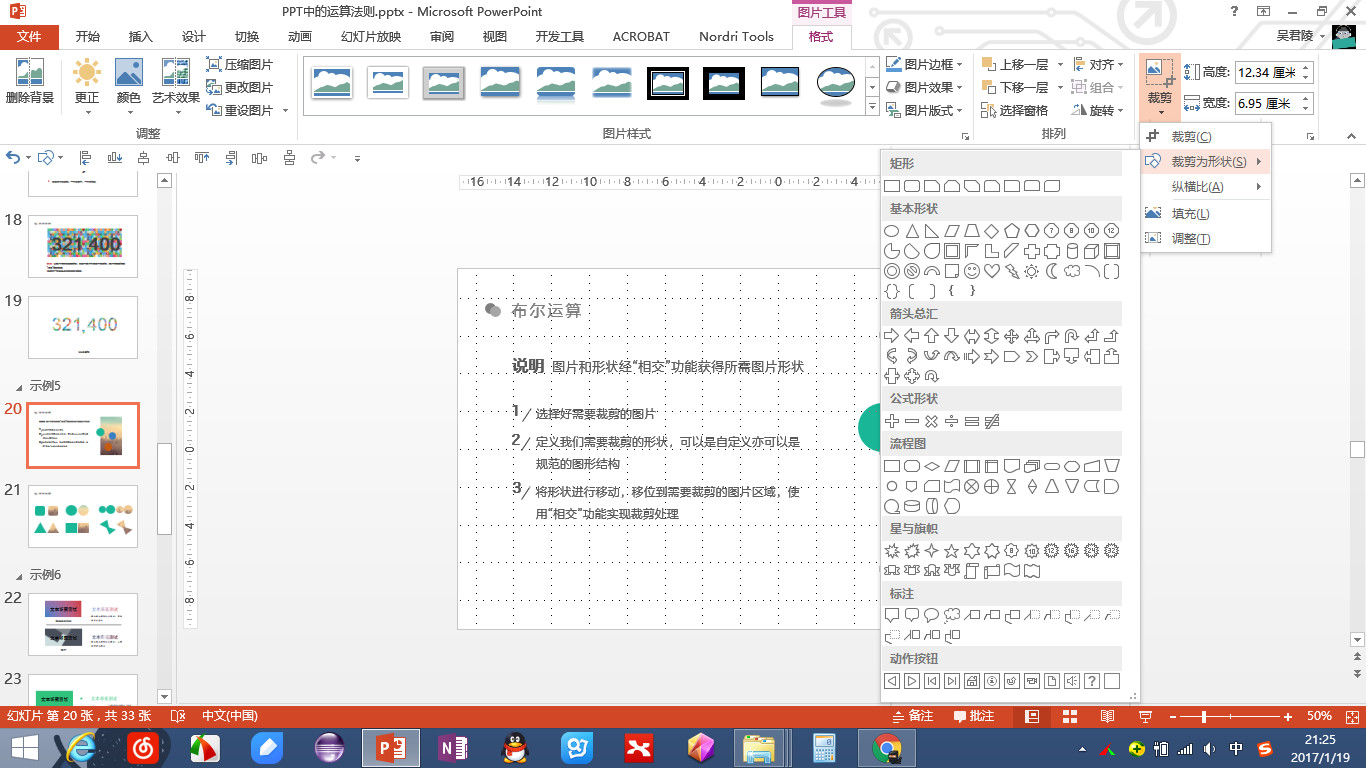

其实这里说明的就是图片的「剪裁」功能。可以将图片剪裁为基本的形状结构。这个估计许多人都会用,但是我们还是用布尔运算来从另一个角度上来说明。

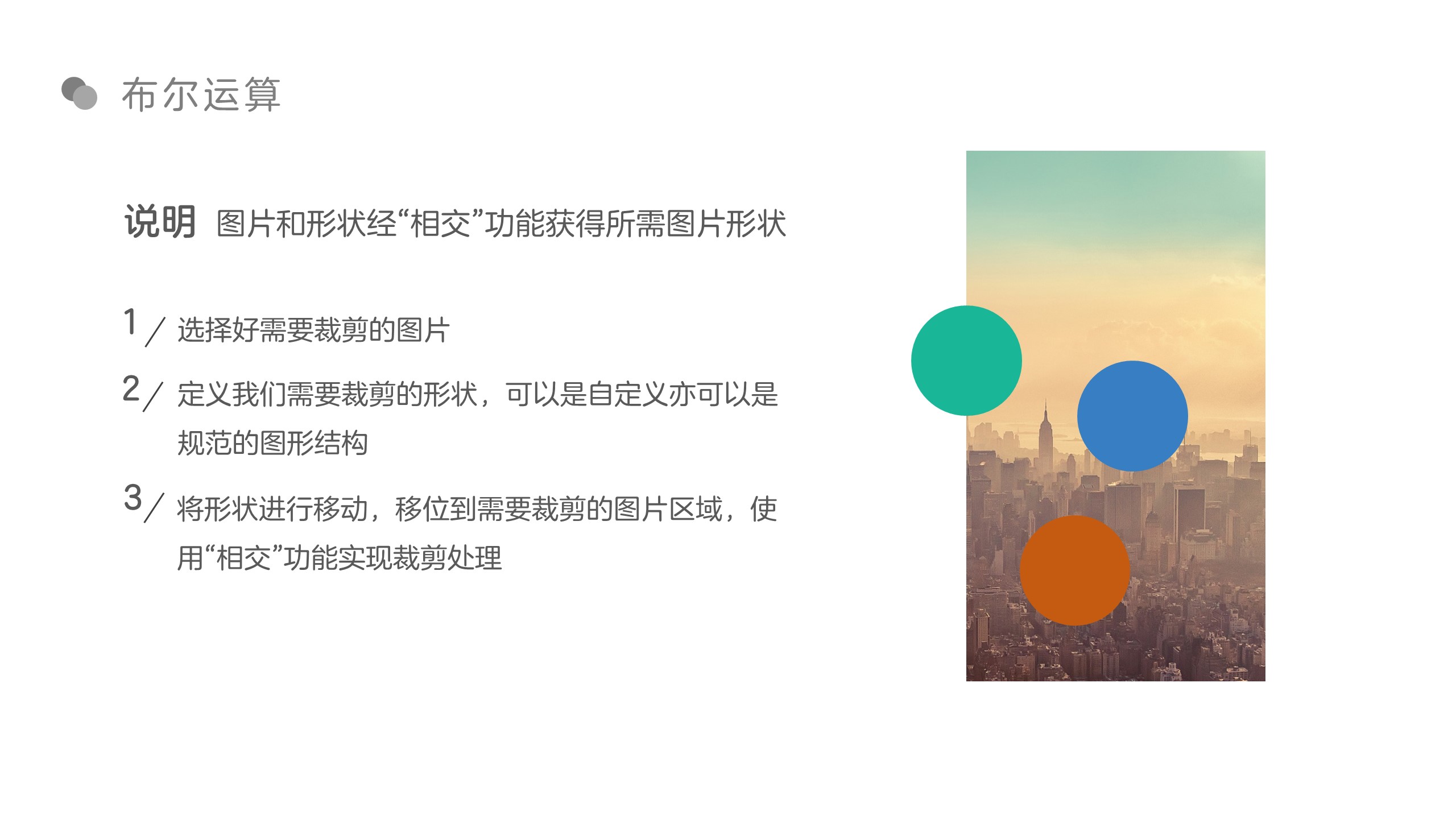

使用布尔运算的一个好处就是,可以随意设置被剪裁图片的位置,以及自定义和图片运算的形状,从这一点上来说,使用布尔运算的灵活性大大提高。以下是使用该种运算进行图片裁剪处理的步骤说明。

2.4 基本几何形状和几何形状的运算

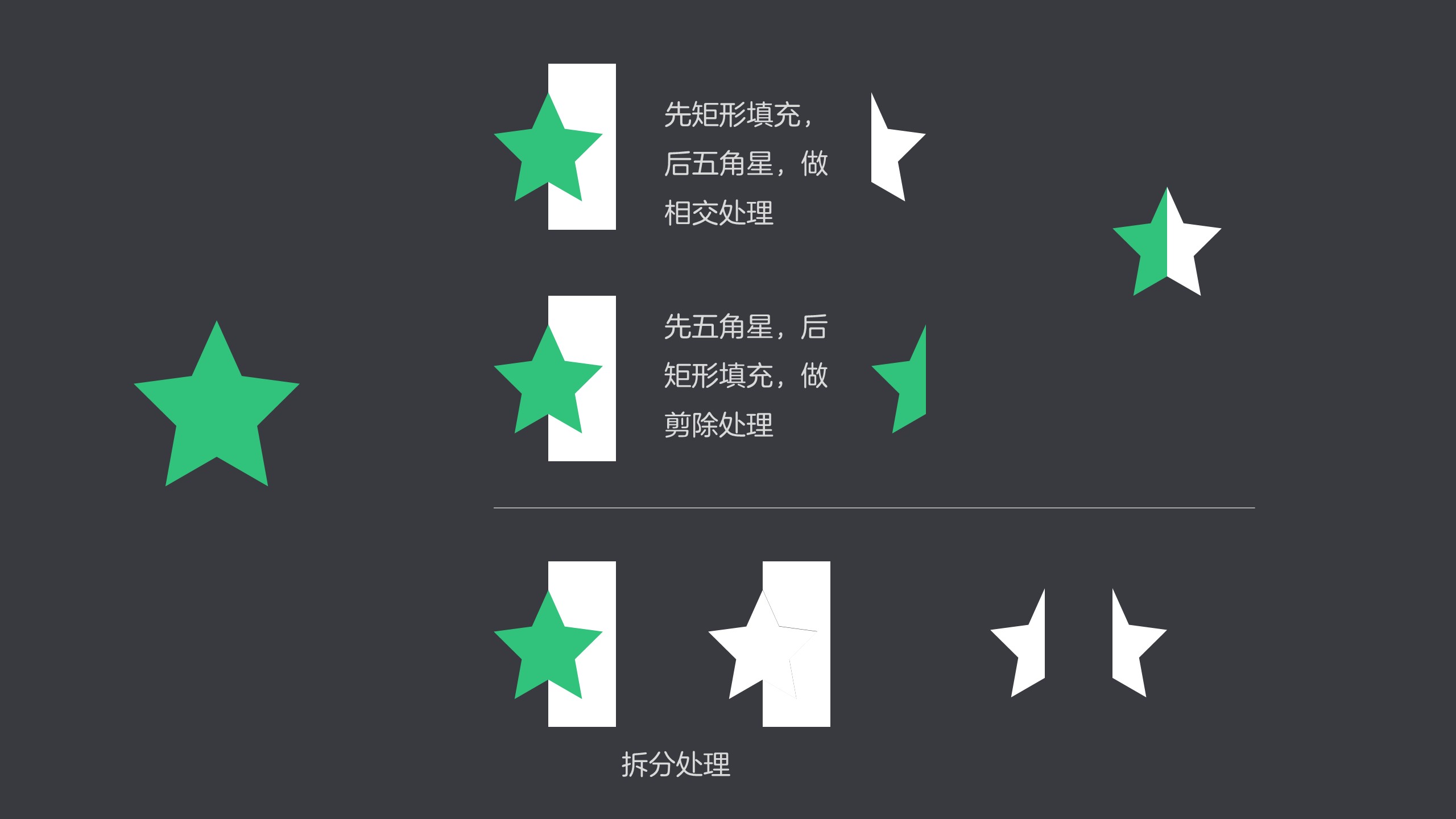

在第二篇文字中点的运用中有说到使用五角星评级,就是基于这个处理方式进行操作的。当然不仅仅是五角星,其他几何图形亦可。所有的几何图形相互间的布尔运算,是多种多样的,下面的第3小节中会有几个示例说明。

2.4 一点技巧

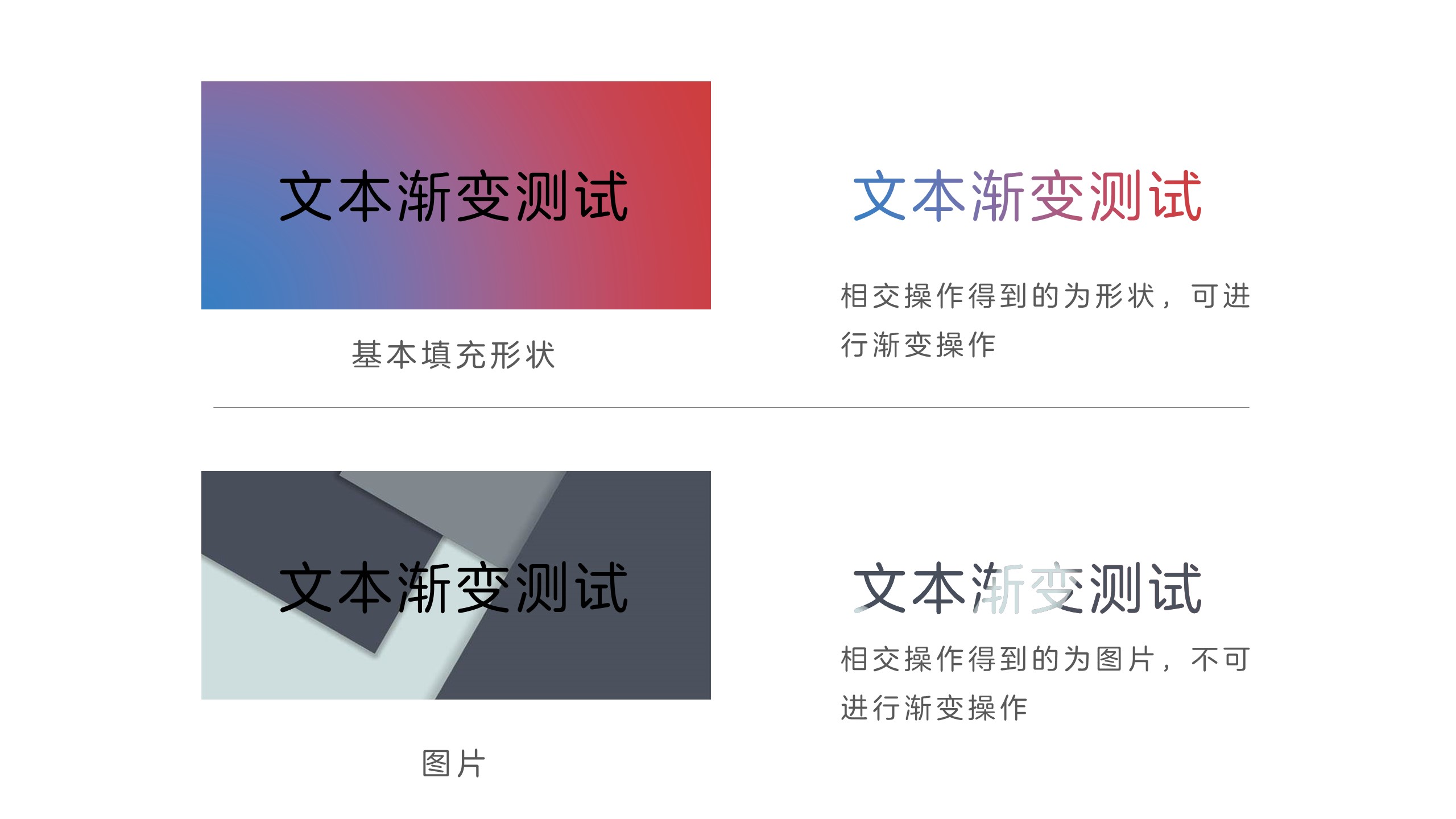

关于基本填充形状和文本框相交运算、图片和文本框相交运算。经过运算生成结果,前者是形状可以进行填充渐变等形状格式操作;而后者生成的是图片,不能进行填充等形状格式操作,只能进行图片操作。

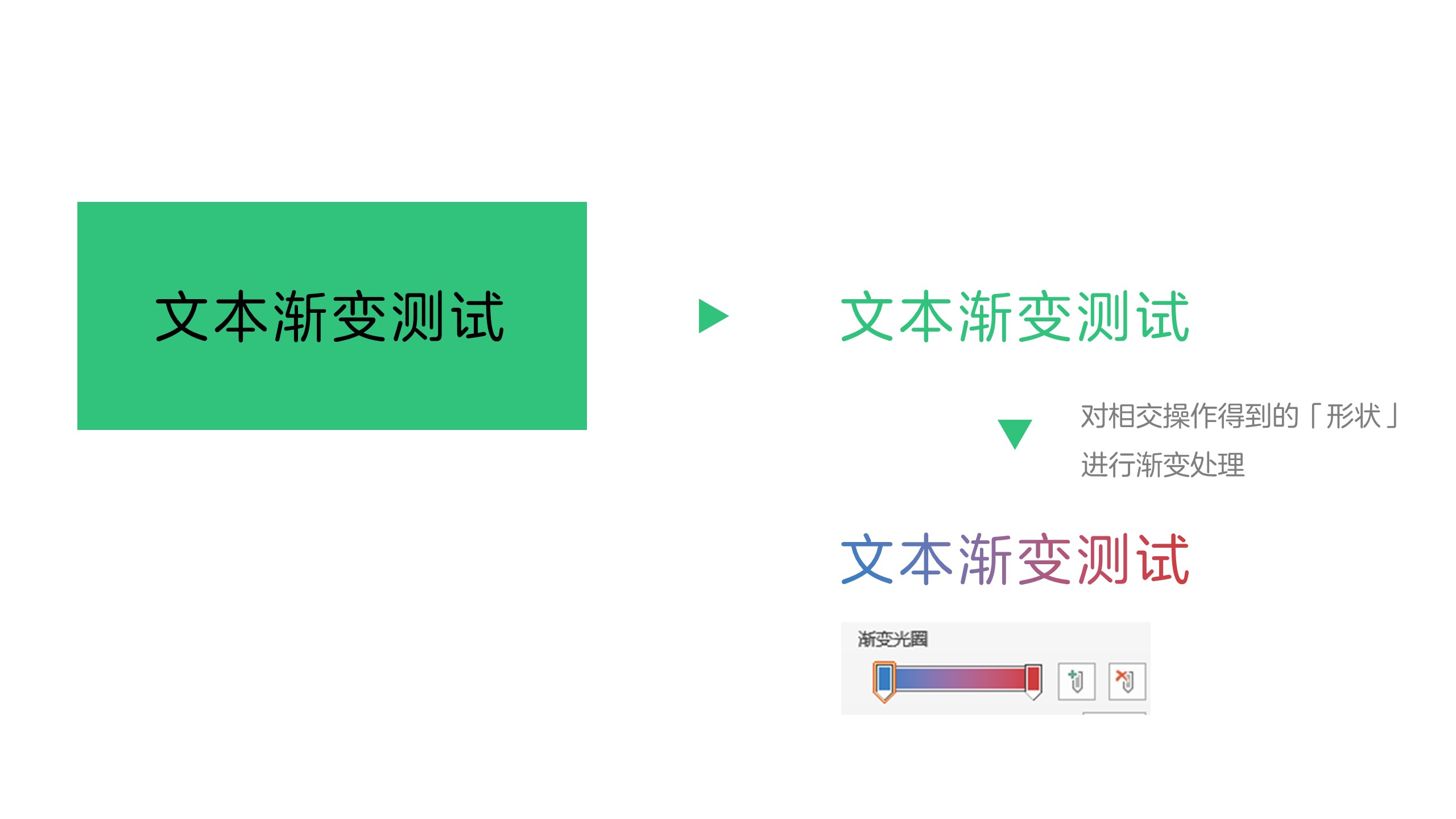

也就是说,我们如果要对文本内容进行渐变颜色操作,有两种方式:一种是将填充形状进行渐变处理,然后将文本内容和其进行相交处理,得到的形状即为渐变(当然也可以对齐渐变颜色的调整,因为它是可编辑的);另外一种就是不对填充形状进行渐变处理,而对运算生成的形状进行渐变操作。



3 综合运算使用

通过三个具体的图标制作示例,将布尔运算和基础几何形状结合,实现想要达到的效果。

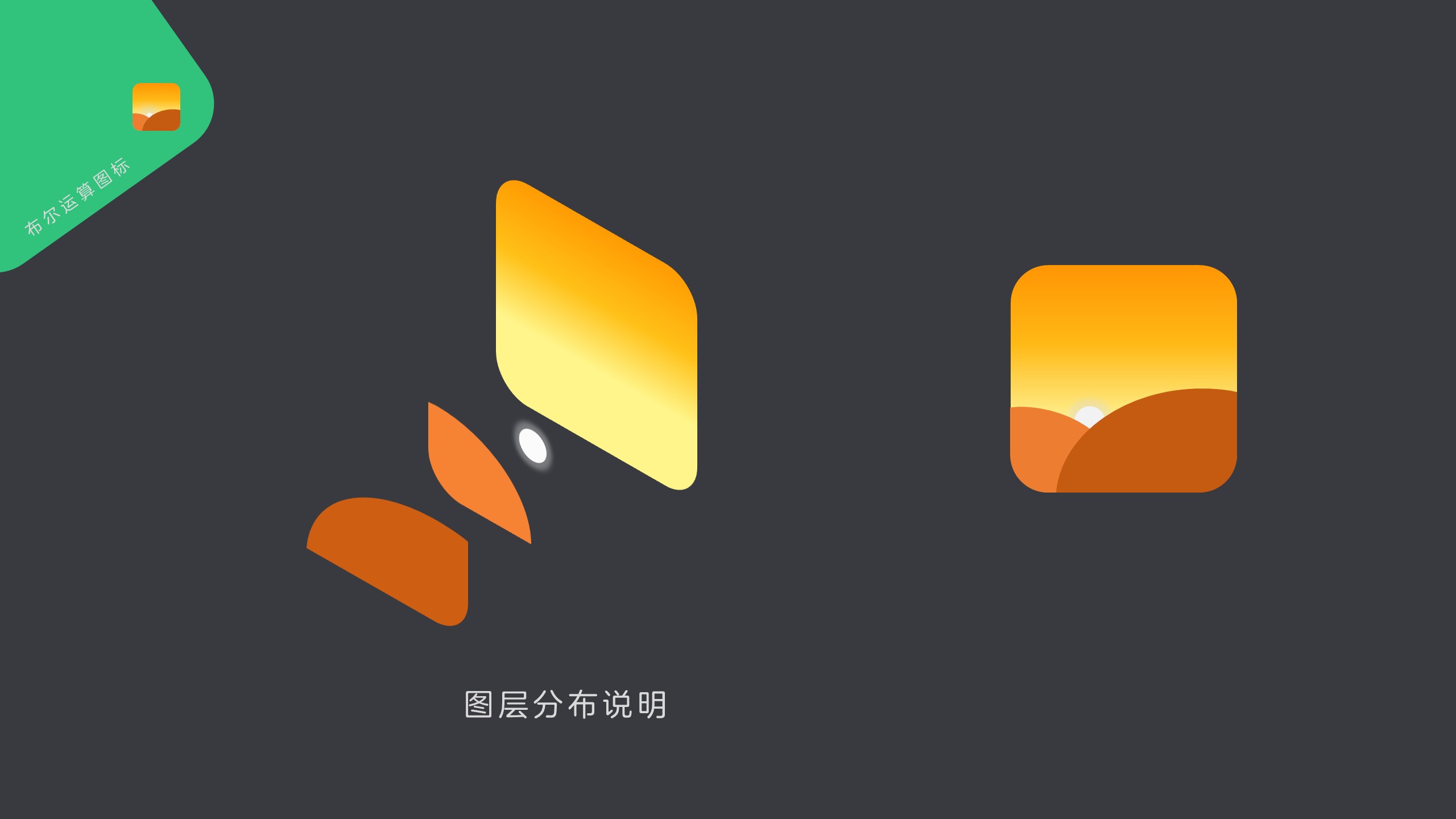

3.1 图库图标制作

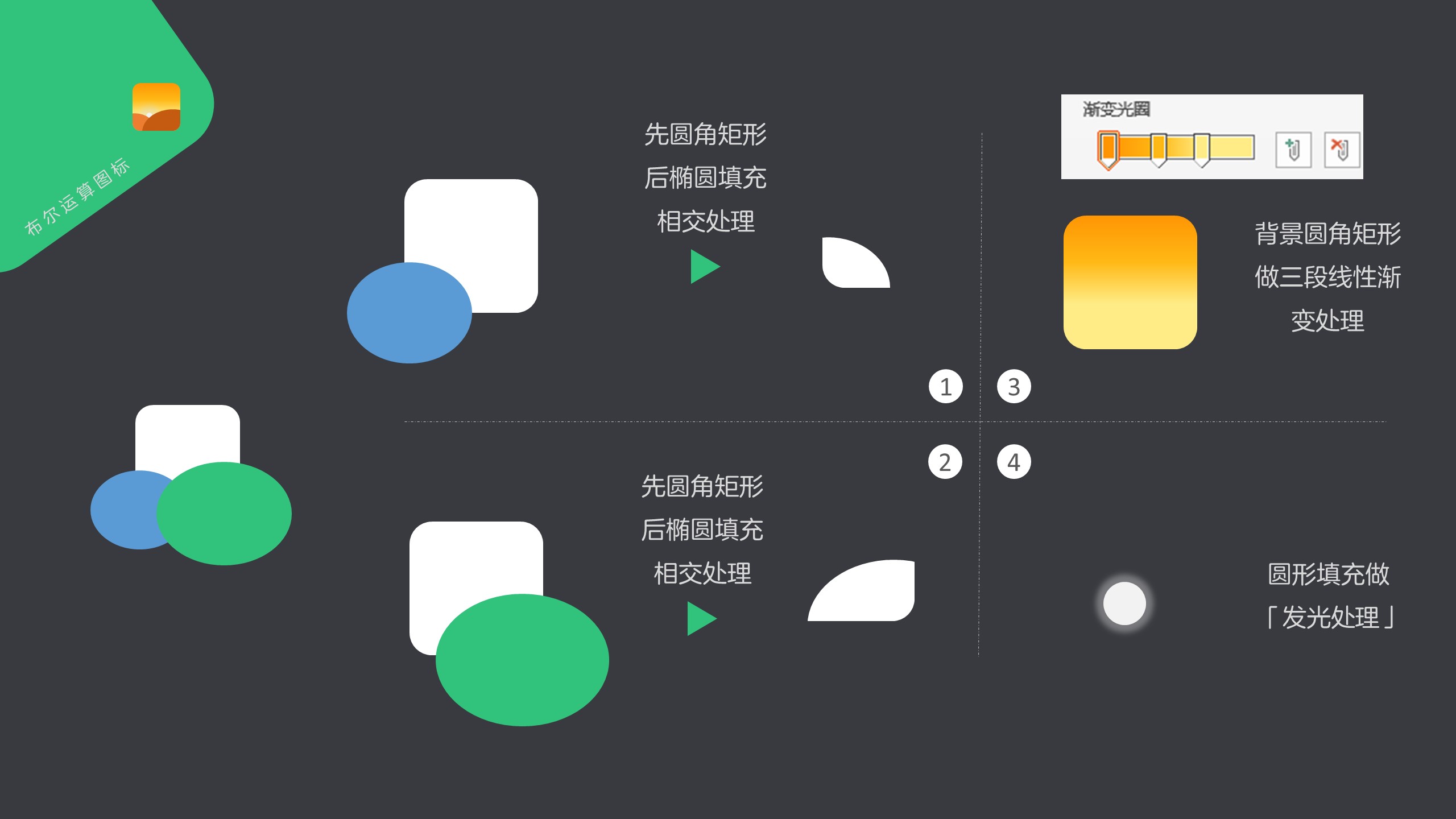

基础几何图形为一个圆角矩形、两个大小不一的椭圆、一个圆形。通过下述步骤对每一个形状进行处理,得到想要的形状。其中背景圆角矩形的渐变处理,圆形填充的发光处理均是在鼠标右键「设置形状格式」功能卡中实现。


将上一步处理后的形状,按照下图中的图层顺序进行叠加,得到最终的示例图标。

3.2 简易浏览器

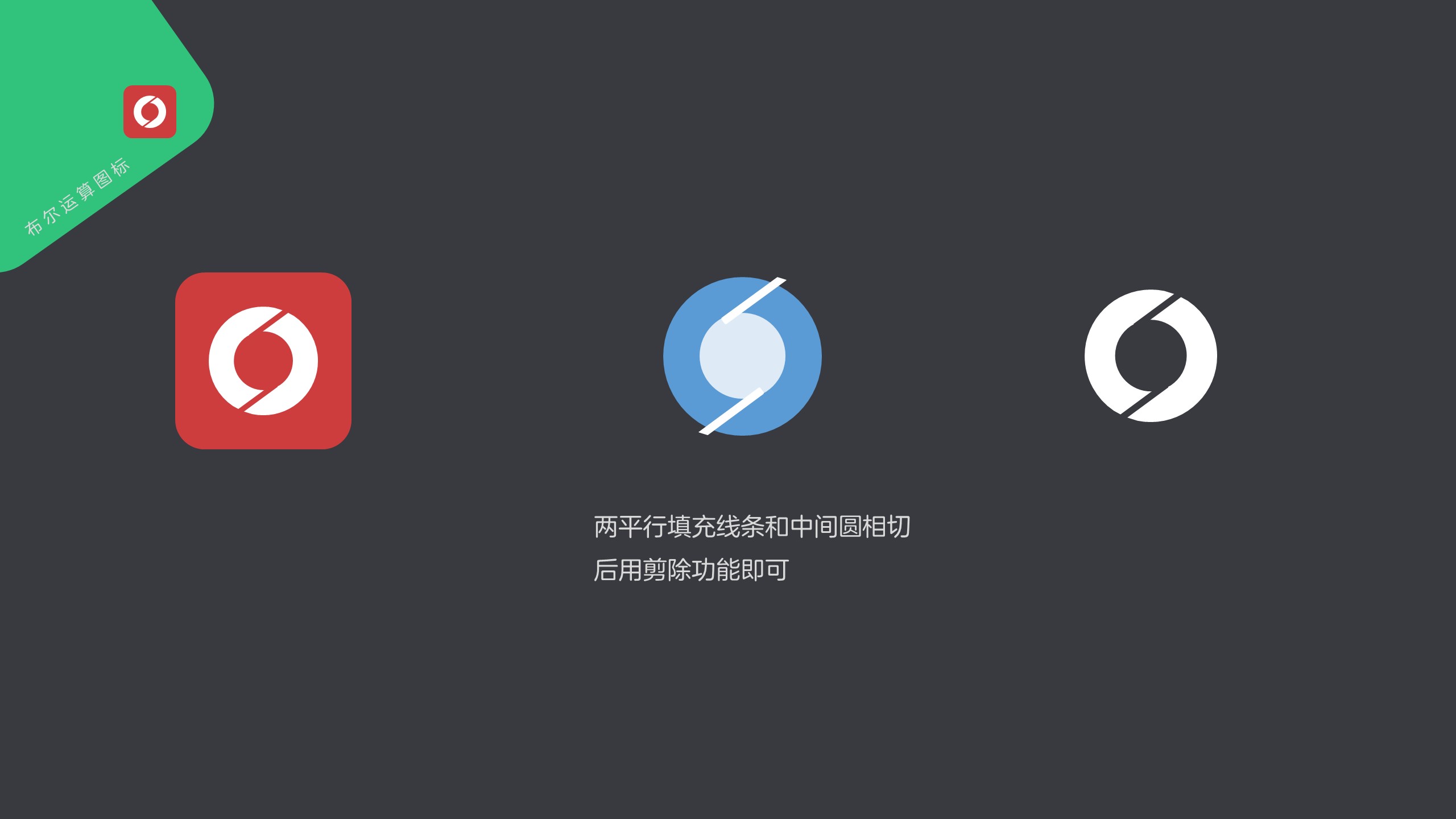

这个主要需要留意的就是内圆和两个条形填充的相切,然后通过剪除运算即可实现最终的显示效果。

3.3 Chrome

大Google的Chrome制作,当然这个制作的不是很完美,因为采取的是圆角矩形线条,而不是真正的线条,使得部分细节不是很精致,但是可以一看。下面是这种简单方法的制作流程。

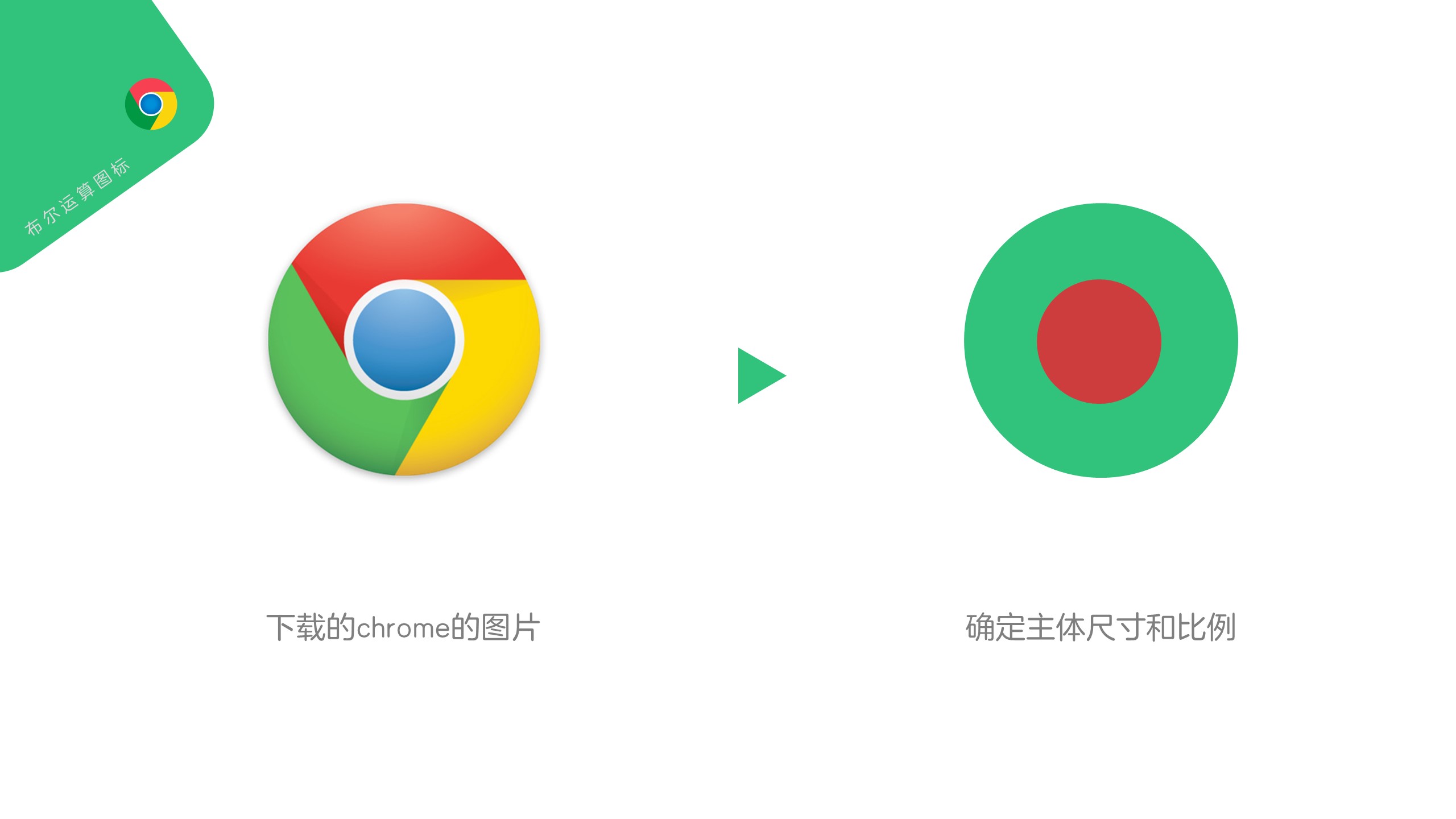

(1) 下载一张图片,确定好圆的尺寸和比例

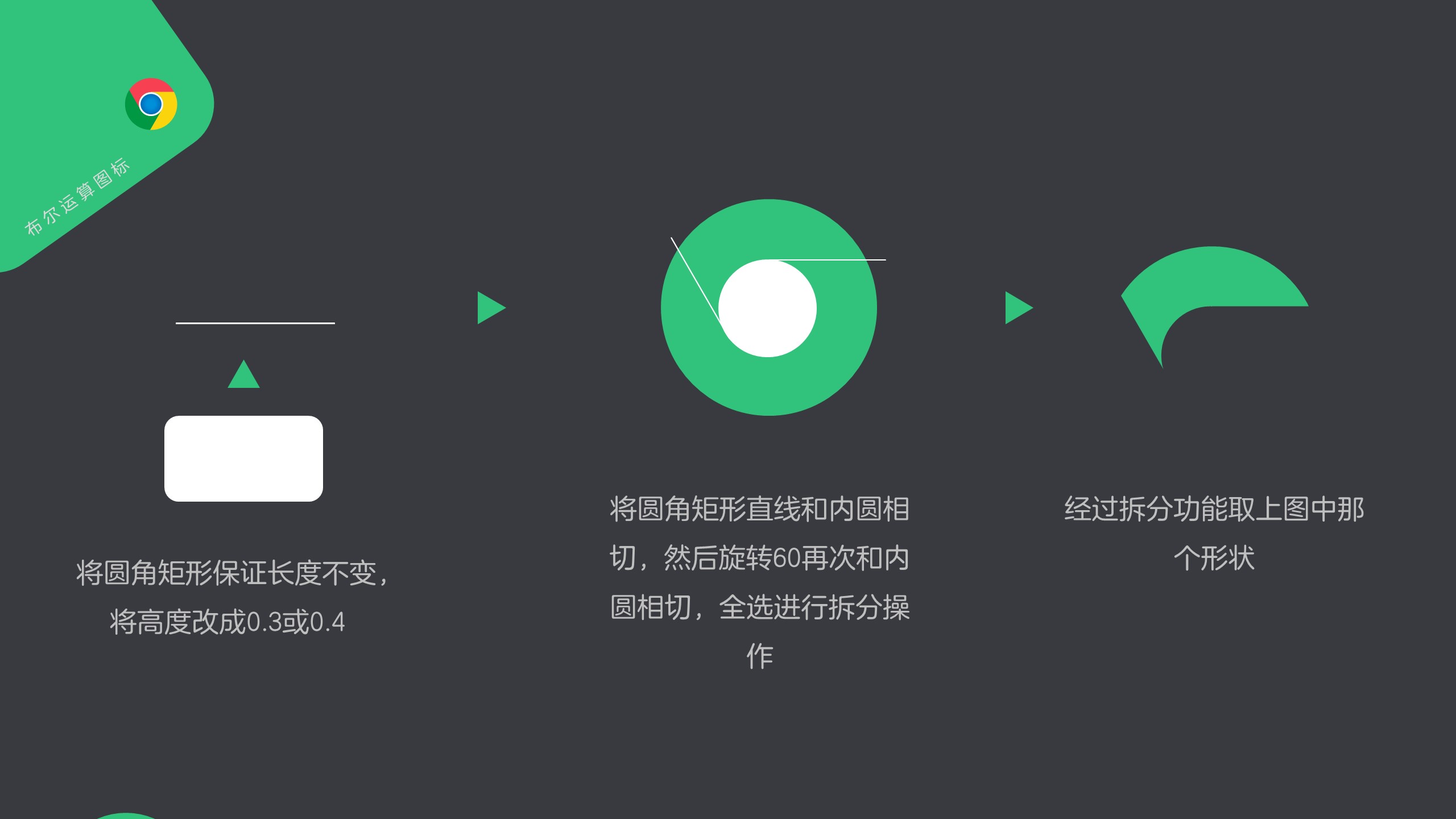

(2) 处理圆角矩形线条,设置其高度为0.3左右;将线条和上一步得到的内圆相切,后复制一条线,旋转60度,仍旧和内圆相切。要保证线条能够延伸到外圆外侧。

进行拆分功能,得到目标形状。对这个就是我们需要的基础形状,另复制两个:一个旋转120度,一个旋转240度,拼接就可完成。


最后,图片和图片不能进行布尔运算

该篇文字到此结束

欢迎私信或留言交流



作者:JunLing
