(21)申请号 202110318756.0

(22)申请日 2021.03.25

(71)申请人 浙江耐乐铜业有限公司

地址 312300 浙江省绍兴市上虞区经济开

发区

申请人 江西耐乐铜业有限公司

(72)发明人 罗奇梁　刘晋龙

(74)专利代理机构 北京维正专利代理有限公司

11508

代理人 邵郑军

(51)Int.Cl.

C21D 9/00 (2006.01)

C21D 1/26 (2006.01)

(54)发明名称

一种罩式退火炉上料结构

(57)摘要

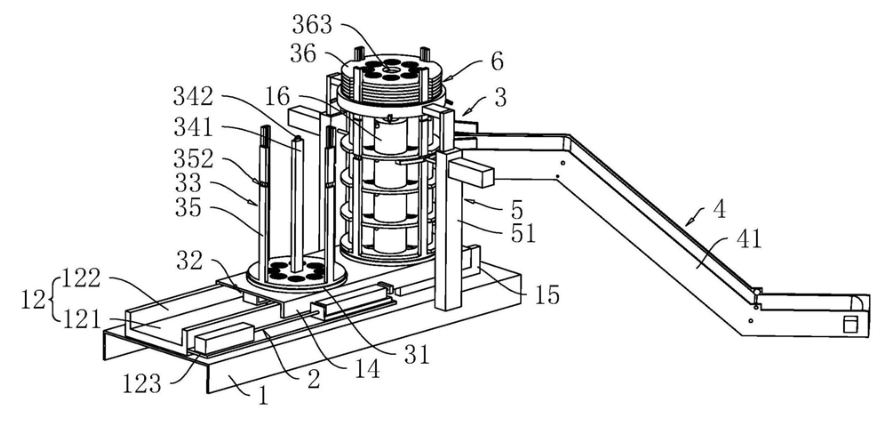

本申请涉及一种罩式退火炉上料结构，涉及退火炉的技术领域，包括安装架，安装架上设置有上料装置，上料装置包括转动盘、转动机构、放置架、上料机构；转动盘转动设置在安装架上，转动机构设置在安装架上，放置架放置在转动盘上且随着转动盘一起转动，上料机构设置在地面上且用于将物料输送到放置架上。本申请具有通过上料机构启动将物料输送到放置架上，转动机构启动带动放置架转动，而上料机构继续添加物料，以此来将多个物料放置到放置架上，放置架上物料放满后，将放置架运走更换新的放置架继续放置物料，从而无需人工放置物料，节省了放置物料所花费的时间，提高了退火炉的生产效率。
