(21)申请号 202121432113.0

(22)申请日 2021.06.27

(73)专利权人 东莞市睿嘉新材料有限公司

地址 523220 广东省东莞市中堂镇下芦工

业一路1号2栋

(72)发明人 徐巍

(74)专利代理机构 北京华际知识产权代理有限

公司 11676

代理人 叶玉凤

(51)Int.Cl.

F28D 15/04 (2006.01)

(54)实用新型名称

一种三面散热的折弯均温板

(57)摘要

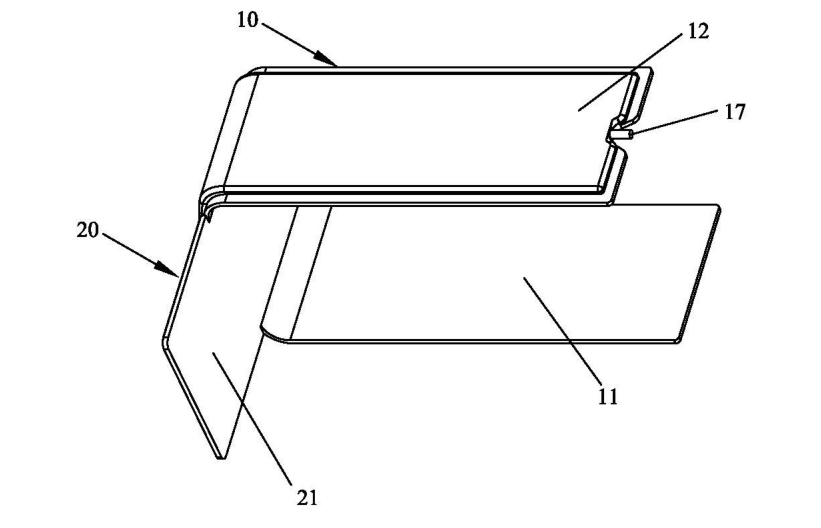

本实用新型公开一种三面散热的折弯均温板，包括U形的第一均温板和一字形第二均温板。第一均温板折弯，从而使得的第一内板折弯后具有两个吸热面，第一外板折弯后具有两个散热面。第二均温板的第二内板为一个吸热面，第二外板为一个散热面。所述一种三面散热的折弯均温板可以实现三面吸热、三面散热，散热的效率高。第一毛细结构和第二毛细结构有利于降低热源到散热区的接触热阻，且有利于让冷却介质更快地流动，从而使得热量能更快地进行散热。第一铜粉环和第二铜粉环为铜粉末烧结的环形结构。该环形结构具有内环和外环，且内环和外环之间留有间隙，能使得凝结后的冷却介质能更快地回到热源区进行吸热，进一步提高了热能交换的效率。
