(21)申请号 202121263358.5

(22)申请日 2021.06.07

(73)专利权人 华南理工大学

地址 510640 广东省广州市天河区五山路

381号

(72)发明人 陈恭　汤勇　段龙华　王云天

杨舒　钟桂生　孙亚隆

(74)专利代理机构 广州市华学知识产权代理有

限公司 44245

代理人 彭逸峰

(51)Int.Cl.

F28D 15/04 (2006.01)

H05K 7/20 (2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称

一种超轻高性能铜铝复合均热板

(57)摘要

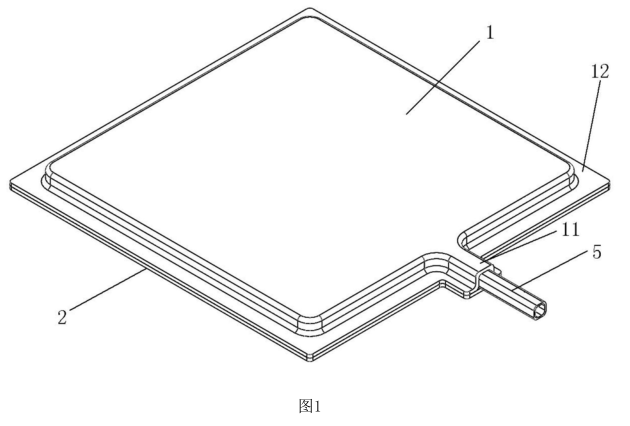

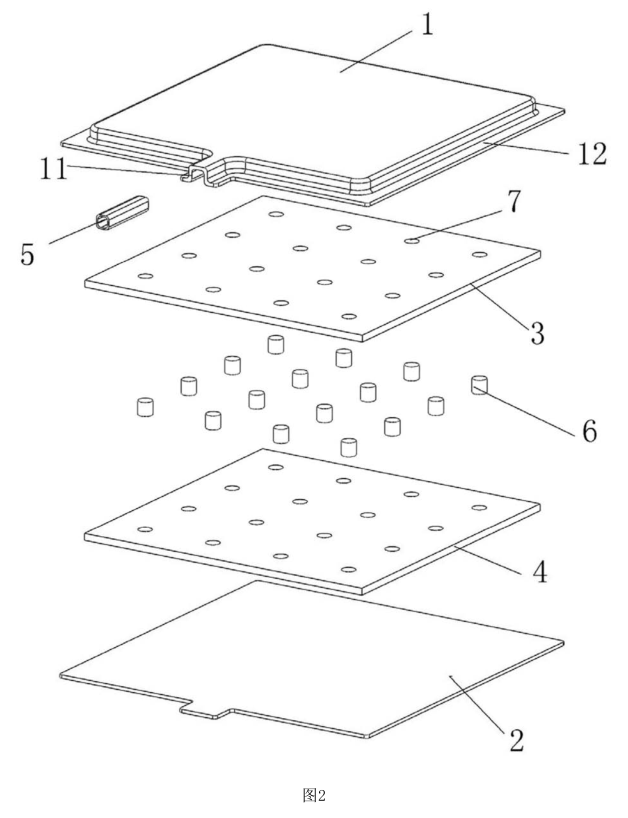

本实用新型公开提供了一种超轻高性能铜铝复合均热板，包括上壳板、下壳板、冷凝端吸液芯、蒸发端吸液芯、注液管和支撑柱，上壳板的中部凹陷形成凹腔和位于凹腔四周的凸缘，上壳板的凸缘和下壳板的边缘相互贴合且密封连接，上壳板的凸缘设有注液口，注液口与凹腔连通，注液管位于注液口内，注液管与注液口之间密封连接，冷凝端吸液芯位于凹腔内且与上壳板连接，蒸发端吸液芯与下壳板连接，多个支撑柱分布于凹腔内，支撑柱穿过冷凝端吸液芯和蒸发端吸液芯，支撑柱的上下两端分别与上壳板和下壳板连接，液体工质通过注液管填充于凹腔内。相比纯铜均热板具有质量轻、成本低等特点；相比铝均热板具有传热性能好，抗重力性能好等特点。
