(21)申请号 202010169409.1

(22)申请日 2020.03.12

(71)申请人 深圳威铂驰热技术有限公司

地址 518000 广东省深圳市龙华区观澜街

道桂花社区惠民一路32号厂房五201

(72)发明人 向军　李建卫

(74)专利代理机构 北京盛凡智荣知识产权代理

有限公司 11616

代理人 李青

(51)Int.Cl.

F28D 15/04 (2006.01)

(54)发明名称

一种超薄均温板及其制造工艺

(57)摘要

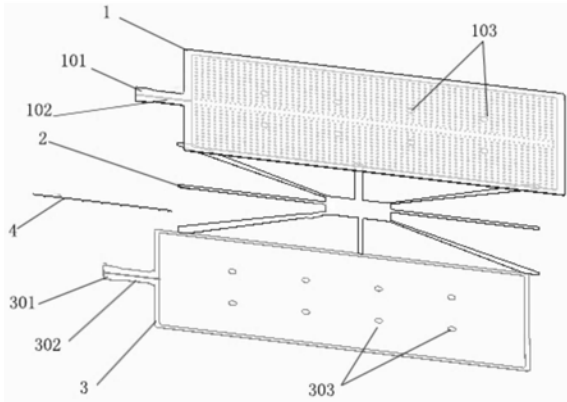

本发明公开一种超薄均温板及其制造工艺，其中均温板包括盖板、底板和设置于两者之间的多孔毛细结构，所述盖板内侧壁上固接有多个支持柱，所述底板的内侧壁上设有多个与所述支持柱相对应的扣合部；所述盖板的一侧端部固设有第一凸出部，所述第一凸出部的内壁开设第一凹槽；所述底板的一侧端部固设有第二凸出部，所述第二凸出部的内壁开设第二凹槽，所述第一凹槽和第二凹槽之间贯穿并焊接抽真空管/注液管；多孔毛细结构为异性多孔毛细结构；所述多孔毛细结构呈“米”字型或其它形状。本发明一种适合大而薄的超薄均温板，在产品总厚度低于0.4mm时，可以保证增加30～50％的饱和蒸汽流动空间，整体的散热性能会提升30％以上。
